Hoe meet je BSP-schroefdraad?”
Hieronder zie je een tabel waar alle maten staan aangegeven welke bij het BSP-draad horen.
Soms wordt ervan uitgegaan dat een 1’’ draad 25mm is, dit is niet juist. Bij BSP-draad horen andere maten, zowel voor het binnendraad als het buitendraad.
Het schroefdraad wordt het beste gemeten met een schuifmaat. U kunt dit doen door de schuifmaat op (niet tussen) het schroefdraad te zetten.
Voorbeeld van het 1’’ draad

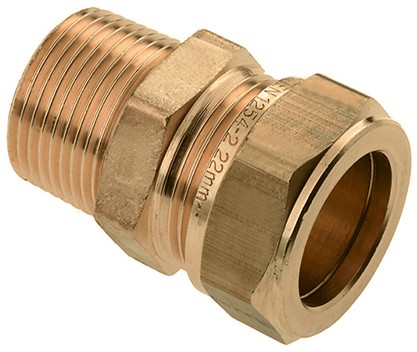

Als het 1’’ draad buitendraad is, dan is de diameter daarvan 33,2mm.

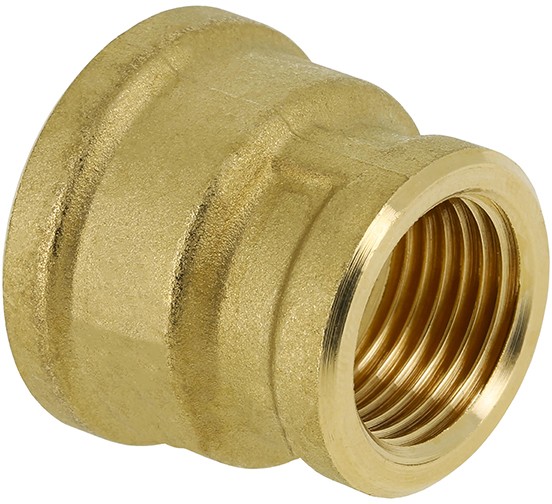

Als het 1’’ draad binnendraad is, dan is de diameter daarvan 30,2mm
|
BSP-maat
|
Buitendiameter (mm)
|
Binnendiameter (mm)
|
|
1/8''
|
9,7
|
8,5
|
|
1/4''
|
13,1
|
11,4
|
|
3/8''
|
16,6
|
14,9
|
|
1/2''
|
20,9
|
18,6
|
|
3/4''
|
26,4
|
24,1
|
|
1''
|
33,2
|
30,2
|
|
1-1/4''
|
41,9
|
38,9
|
|
1-1/2''
|
47,8
|
44,8
|
|
1-3/4''
|
53,7
|
50,7
|
|
2''
|
59,6
|
56,6
|
|
2-1/4''
|
65,7
|
62,7
|
|
2-1/2''
|
75,1
|
72,2
|
|
3''
|
87,8
|
84,9
|
|
3-1/2''
|
100,3
|
97,3
|
|
4''
|
113,1
|
110,1
|
