In industriële installaties waar leidingen onder hoge druk functioneren, zijn veilige en stevige verbindingen onmisbaar. Weco koppelingen spelen hierin een belangrijke rol doordat ze een lekvrije verbinding garanderen, zelfs in omgevingen waar vloeistoffen en gassen onder extreme druk of temperatuur worden verplaatst. Ze worden vaak toegepast binnen de olie- en gasindustrie, waar betrouwbaarheid en veiligheid vooropstaan. Daarnaast zijn ze populair in hydraulische systemen en waterbehandelingsinstallaties, omdat hun solide constructie en gebruiksgemak onderhoud eenvoudiger maken. Dit maakt ze tot een veelzijdige oplossing die bijdraagt aan continuïteit en veiligheid binnen uiteenlopende industriële processen. Toepassingen van Weco koppelingen Deze koppelingen zijn ontworpen voor situaties waarin leidingen regelmatig moeten worden losgemaakt en opnieuw aangesloten, zonder dat dit leidt tot kwaliteitsverlies of verhoogde kans op lekkage. Binnen de olie- en gassector zijn ze onmisbaar op boorplatforms, pijpleidingen en raffinaderijen, waar leidingsystemen bestand moeten zijn tegen extreme drukverschillen en zware omstandigheden. Ook in hydraulische toepassingen worden ze vaak ingezet om vloeistoffen onder hoge druk te transporteren. Verder spelen ze in de waterbehandelingsindustrie een cruciale rol, bijvoorbeeld in pompen en filtersystemen die een betrouwbare en duurzame verbinding vereisen. Zo dragen ze bij aan efficiënte en veilige processen.
Het robuuste ontwerp van deze koppelingen maakt ze geschikt voor intensief gebruik in omgevingen waar hoge prestaties vereist zijn. Door hun slimme constructie zijn ze eenvoudig te installeren en ook weer los te koppelen, wat onderhoud en vervanging van leidingen aanzienlijk versnelt. Bovendien verkleint de solide afdichting de kans op lekkages, waardoor processen veiliger verlopen en de kans op stilstand wordt verminderd. Dankzij de verschillende maten en uitvoeringen zijn ze breed toepasbaar in uiteenlopende sectoren. Of het nu gaat om olie- en gasprojecten, hydrauliek of waterbehandeling, ze bieden altijd een betrouwbare en duurzame oplossing.
Ze worden veel toegepast in de olie- en gasindustrie, in hydraulische systemen en bij waterbehandeling. Hun constructie zorgt voor een sterke en lekvrije verbinding.
Ja, deze koppelingen zijn zo ontworpen dat montage en demontage snel kan plaatsvinden zonder gebruik van speciaal gereedschap, wat onderhoud gemakkelijker maakt.
Ze worden meestal vervaardigd uit staal of roestvrij staal. Het gekozen materiaal is afhankelijk van de omstandigheden waarin de koppeling moet functioneren.
Wie op zoek is naar de juiste koppeling kan kiezen uit diverse maten en uitvoeringen die aansluiten bij de druk- en temperatuureisen van specifieke toepassingen. Voor elke industrie gelden andere omstandigheden, en daarom is het belangrijk om vooraf goed te kijken welke uitvoering het meest geschikt is. Of het nu gaat om een project in de olie- en gasindustrie, een hydraulische installatie of een waterbehandelingssysteem, er is altijd een passende oplossing beschikbaar. Door zorgvuldig de juiste koppeling te selecteren, kan een betrouwbaar en veilig leidingsysteem worden gerealiseerd dat langdurig meegaat.
Specificaties voor Threaded & Butt Weld Hammer Unions (WECO koppelingen)
» Bekijk alle WECO koppelingen op NexaParts.nl «
Legenda uitvoering: ■ Threaded (schroefdraad) ● Butt Weld (lasaansluiting) ○ Beide beschikbaar — = N/A (niet leverbaar)
Overzicht van alle WECO figuren met kleurcode en werkdruk in PSI. Klik op het figuurnummer voor beschikbare producten bij NexaParts.
| Fig. Nr. | Kleurcode (Standard Service) |
Standard Service (PSI) | Sour Gas Service (PSI) | Typische toepassing | Bekijken | ||
|---|---|---|---|---|---|---|---|
| Cold Working | Test | Cold Working | Test | ||||

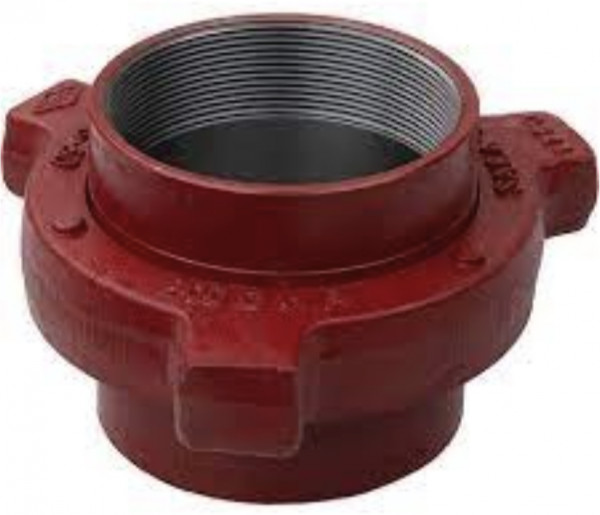

| Fig. 50 | Aluminium/grijs | 500 | 750 | — | — | Lagedruk water- en luchttoepassingen | » Shop |
| Fig. 100 | Geel | 1.000 | 1.500 | — | — | Algemene service, lucht, water, olie en gas | » Shop |
| Fig. 101 | Lichtblauw | 1.000 | 1.500 | — | — | Algemene service, grote diameters | » Shop |

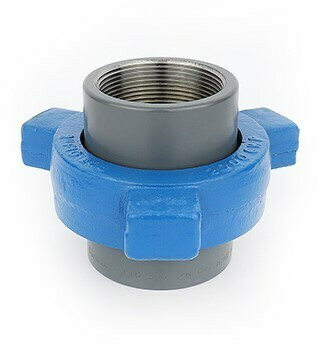

| Fig. 200 | Geel | 2.000 | 3.000 | 2.000 | 3.000 | Stoom, lucht, water, glycol, olie, gas tot 138 BAR | » Shop |
| Fig. 201 | Lichtblauw | 2.000 | 3.000 | — | — | Algemene medium druk-toepassingen | » Shop |

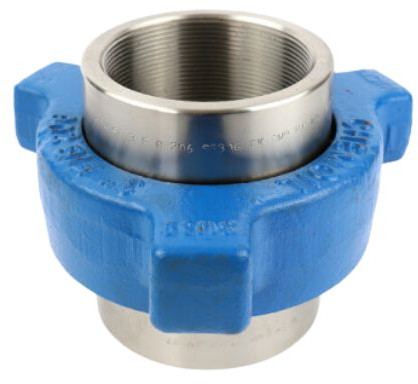

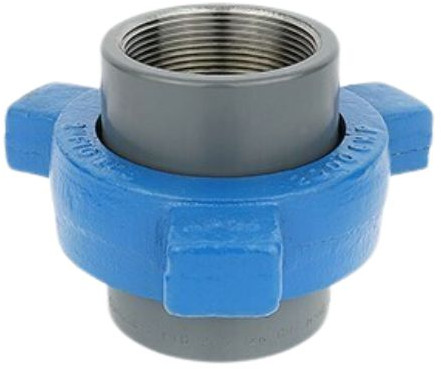

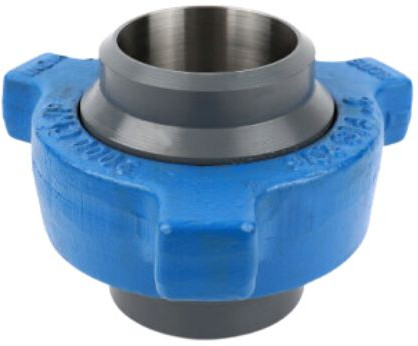

| Fig. 206 | Blauw | 2.000 | 3.000 | 2.000 | 3.000 | Grote diameters, ruwe dienst, baggerwerk | » Shop |
| Fig. 207 | Groen | 2.000 | 3.000 | 2.000 | 3.000 | Grote diameters, zuurgas-toepassingen | » Shop |
| Fig. 211 | Donker | 2.000 | 3.000 | — | — | Speciale service, middeldruk | » Shop |
| Fig. 300 | Geel/grijs | 2.000* | 3.000 | — | — | Kleine diameters (½" – 1"), verzinkt | » Shop |
| Fig. 400 | Rood | 4.000 | 6.000 | 2.000 | 6.000 | Middelhoge druk, mud lines, service-toepassingen | » Shop |
| Fig. 602 | Oranje | 6.000 | 9.000 | 6.000 | 9.000 | Mud lines, manifolds, truck-mounting tot 414 BAR | » Shop |
| Fig. 1002 | Rood/zwart | 10.000 | 15.000 | 7.500 | 11.250 | Hogedruk mud service, oliewinning | » Shop |
| Fig. 1003 | Zwart | 10.000 | 15.000 | 7.500 | 11.250 | Speciale hogedruk, grote diameters | » Shop |
| Fig. 1004 | Zwart | 10.000 | 15.000 | 7.500 | 11.250 | Speciale hogedruk, zuurgas geschikt | » Shop |

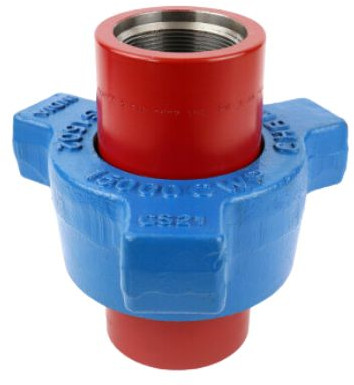

| Fig. 1502 | Blauw/rood | 15.000 | 22.500 | 10.000 | 15.000 | Mud lines, truck-mounting tot 1.035 BAR (frac & well) | » Shop |
| Fig. 2002 | Donkerblauw | 20.000 | 30.000 | — | — | Zeer hoge druk, offshore/frac toepassingen | » Shop |
| Fig. 2202 | Groen | — | — | 15.000 | 22.500 | Uitsluitend voor sour gas service | » Shop |
| Fig. 6666 | Donker | 6.000 | 9.000 | — | — | Speciale dienst, kleine en middelgrote diameters | » Shop |
* Figuur 300 heeft afwijkende Cold Working Pressure door andere ontwerpfactor: 15.000 PSI bij test 20.000 PSI (½", verzinkt).
Beschikbare diameters in inch (mm) per figuur. ■ = Threaded ● = Butt Weld ◎ = Beide uitvoeringen
| Fig. Nr. | Nominale maat – Inch (mm) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½" (13) |
1" (25) |
1¼" (32) |
1½" (38) |
2" (50) |
2½" (65) |
3" (80) |
4" (100) |
5" (125) |
6" (150) |
8" (200) |
10" (250) |
12" (300) |
|
| Fig. 50 | — | — | — | — | — | — | ● | ● | — | — | — | — | — |
| Fig. 100 | — | — | — | — | ■ | — | ■ | ■ | — | — | — | — | — |
| Fig. 101 | — | — | — | — | — | — | — | ● | — | — | — | — | — |
| Fig. 200 | — | ■ | ■ | ■ | ■ | — | ◎ | ◎ | — | ◎ | — | — | — |
| Fig. 201 | — | — | — | — | ● | — | — | — | — | — | — | — | — |
| Fig. 206 | — | — | — | — | — | — | ● | ● | — | ● | ● | ● | ● |
| Fig. 207 | — | — | — | — | — | — | — | ● | — | ● | ● | — | — |
| Fig. 211 | — | — | — | — | — | — | ● | — | — | — | — | — | — |
| Fig. 300 | ◎ | ◎ | — | — | — | — | — | — | — | — | — | — | — |
| Fig. 400 | — | ● | — | — | ● | — | ● | ● | — | ● | — | — | — |
| Fig. 602 | — | ● | — | — | ● | — | ● | ● | — | — | — | — | — |
| Fig. 1002 | — | ■ | — | — | ◎ | — | ◎ | ◎ | — | — | — | — | — |
| Fig. 1003 | — | — | — | — | — | — | ● | ● | — | — | — | — | — |
| Fig. 1004 | — | — | — | — | — | — | ● | ● | — | — | — | — | — |
| Fig. 1502 | — | ● | — | — | ● | — | ● | ● | — | — | — | — | — |
| Fig. 2002 | — | ● | — | — | ● | — | ● | — | — | — | — | — | — |
| Fig. 2202 | — | — | — | — | ● | — | ● | — | — | — | — | — | — |
| Fig. 6666 | — | ● | — | — | ● | — | ● | — | — | — | — | — | — |
Noot specifieke afwijkingen (cold working pressure):
• 5", 6", 12": Fig. 400 → 2.500 PSI CWP / 4.000 PSI Test
• 5", 6": Fig. 1002 Butt weld → 7.500 PSI CWP / 11.250 PSI Test (Std. Service)
• 4", 5": Fig. 1003 → 7.500 PSI CWP / 11.250 PSI Test (Std. Service)
• 5", 6": Fig. 1002 Butt weld → 5.000 PSI CWP / 7.500 PSI Test (Sour Gas)
• 4", 5": Fig. 1003 → 5.000 PSI CWP / 7.500 PSI Test (Sour Gas)
• ½": Fig. 300 → 15.000 PSI CWP / 20.000 PSI Test (verzinkt)
Klik op een product voor directe bestelling.
| Figuur | Uitvoering | Maat | Toepassing | Bestellen |
|---|---|---|---|---|

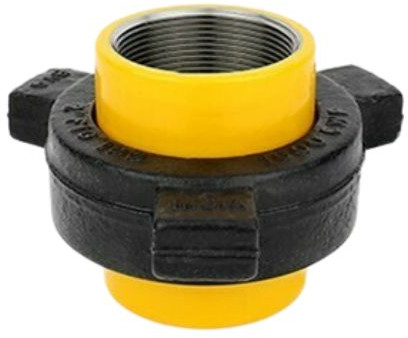

| WECO Fig. 100 | NPT Binnendraad | 2" (DN50) | Algemene service – lucht, water, olie, gas | » Bekijk product |
| WECO Fig. 100 | NPT Binnendraad | 6" (DN150) | Algemene service, grote diameter | » Bekijk product |

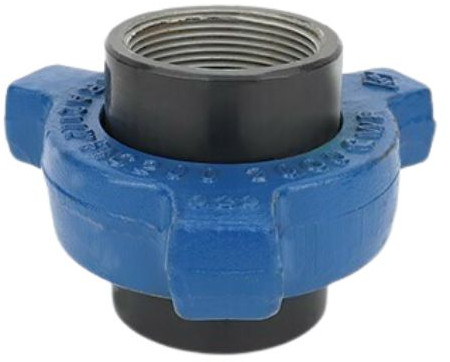

| WECO Fig. 200 | NPT Binnendraad | 1" (DN25) | Stoom, lucht, water, glycol, olie, gas tot 138 BAR | » Bekijk product |
| WECO Fig. 200 | NPT Binnendraad | 2" (DN50) | Stoom, lucht, water, glycol, olie, gas tot 138 BAR | » Bekijk product |
| WECO Fig. 200 | NPT Binnendraad | 4" (DN100) | Algemene service tot 138 BAR | » Bekijk product |
| WECO Fig. 200 | NPT Binnendraad | 6" (DN150) | Algemene service, grote diameter | » Bekijk product |

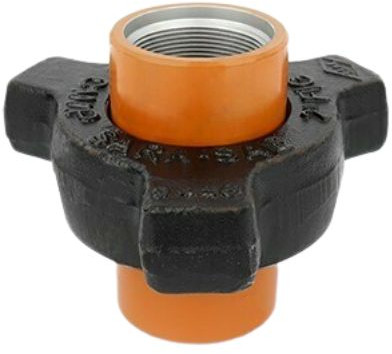

| WECO Fig. 602 | NPT Binnendraad + NBR Dichtring | 3" (DN80) | Mud lines en manifolds tot 414 BAR | » Bekijk product |
| WECO Fig. 602 | NPT Binnendraad + NBR Dichtring | 4" (DN100) | Mud lines en manifolds tot 414 BAR | » Bekijk product |

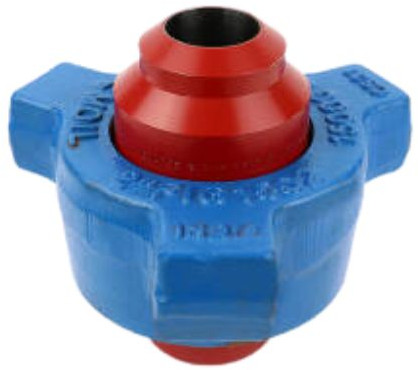

| WECO Fig. 1502 | Buttweld + NBR Dichtring | 4" (DN100) | Hogedruk mud/frac tot 1.035 BAR | » Bekijk product |

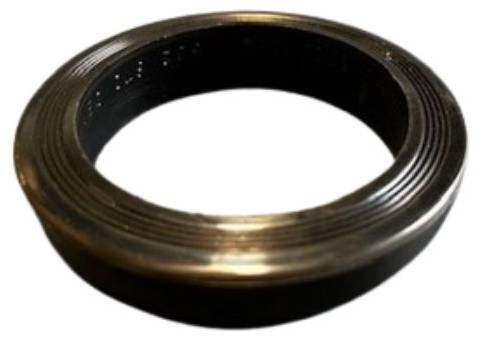

| NBR Dichtring | Geschikt voor Fig. 602 / 1002 / 1502 | 3" (DN80) | Reserveonderdeel – pakking voor WECO unions | » Bekijk product |
| Druk / Toepassing | Aanbevolen figuur | Typische inzet | Shop |
|---|---|---|---|
| Lage druk (≤ 69 BAR) | Fig. 50 of Fig. 100 | Water, lucht, bouwplaatsen, tijdelijke leidingen | » Shop |
| Middeldruk (138 BAR) | Fig. 200 / 206 / 207 | Algemene service, stoom, glycol, zuurgas | » Shop |
| Hogedruk (276 BAR) | Fig. 400 | Mud service, olie & gas winning middelhoog | » Shop |
| Hogere druk (414 BAR) | Fig. 602 | Mud lines, manifolds, truck-mounting | » Shop |
| Zeer hoge druk (690 BAR) | Fig. 1002 / 1003 / 1004 | Oliewinning, boorinstallaties, hogedruk mud | » Shop |
| Extreem hoge druk (1.035 BAR) | Fig. 1502 | Frac service, well stimulation, mud lines | » Shop |
| Ultra hoge druk (1.380 BAR) | Fig. 2002 | Offshore, speciale well-stimulation | » Shop |
| Sour Gas Service (H2S) | Fig. 2202 | Uitsluitend zuurgas-toepassingen tot 1.035 BAR | » Shop |
Vragen? Advies nodig bij uw keuze?
Bekijk het volledige WECO-assortiment op
NexaParts.nl – WECO Koppelingen
WECO koppelingen zijn streamlined hamer-unions voor hogedruk toepassingen in chemische industrie, baggerschepen, open mijnbouw en olie- & gaswinning.
Let op: WECO type 200 en 206 zijn NIET onderling uitwisselbaar.
Specificaties conform FMC Weco® / NOV® standaarden – raadpleeg bij twijfel altijd een NexaParts-specialist.
