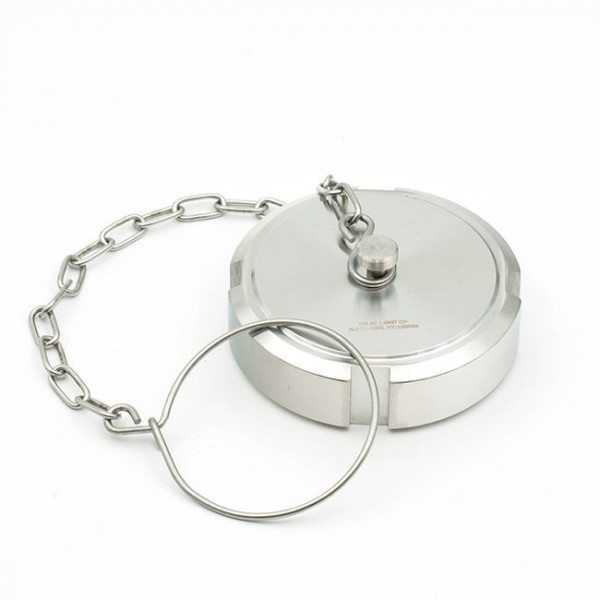

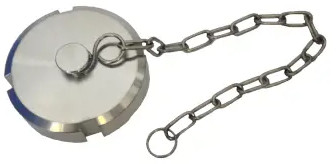

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Blindwartel Compleet - DN25 - RVS 316
Brand: NexaParts
SKU: 46686
Price: 33.30 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Vandaag voor 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 1 Stuks
Artikelnummer	46686
EAN	6096007134187
(koppel)maat	DN25
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Wartel
Afmeting	DN 25
Afmeting A	21,5mm
Afmeting B	3,5mm
Afmeting C	63mm
Afmeting D	10mm
Afmeting E	Rd52x1/6"
Flensdiameter	63mm
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Wartelmoeren
Type 2	Blindwartel compleet
Werkdruk	40
Zijde A - Maat	DN25 DIN 11851 Draadstuk
