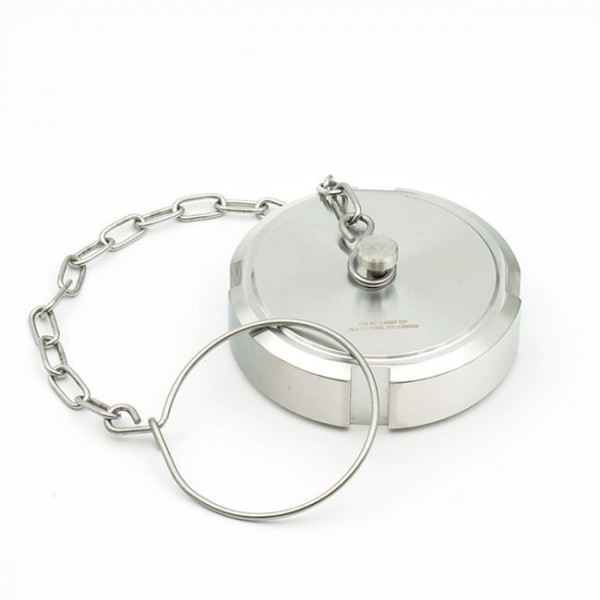

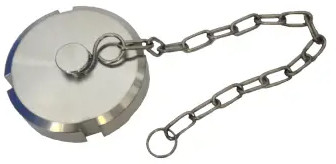

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Blindwartel Compleet - DN75 - RVS 304
Brand: NexaParts
SKU: 46678
Price: 48.28 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Levering in 2-3 dagen
Artikelnummer	46678
EAN	6096000607657
(koppel)maat	DN75
Materiaal	RVS 304
Ruwheid Materiaal	<0.8 µm
Aansluiting	Wartel
Afmeting	3.00"
Afmeting A	25,5mm
Afmeting B	4,5mm
Afmeting C	119mm
Afmeting D	10mm
Afmeting E	Rd104x1/6"
Flensdiameter	119mm
Kleur	Zilver
Materiaal Technisch	RVS 304 (1.4301)
Model	Wartelmoeren
Type 2	Blindwartel compleet
Werkdruk	25
Zijde A - Maat	DN75 DIN 11851 Draadstuk
