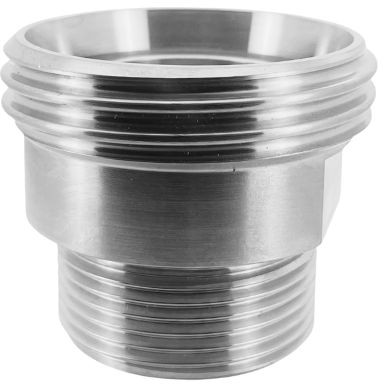

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Inschroefdraadstuk - DN25x1" - RVS 304
Brand: NexaParts
SKU: 46252
Price: 30.61 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Voor maandag 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 5 Stuks
Artikelnummer	46252
EAN	6096002777747
(koppel)maat	DN25
Schroefdraad	1"
Materiaal	RVS 304
Ruwheid Materiaal	<0.8µm µm
Schroefdraad	Rd52x1/6"
Aansluiting	Draadstuk x BSP Bi
Afmeting A	48mm
Afmeting B	20mm
Afmeting C	1" BSP
Afmeting D	SW41
Afmeting E	Rd52x1/6"
Materiaal Technisch	RVS 304 (1.4301)
Model	Draadstukken
Type 2	Mannelijke inschroefdraadstuk
Werkdruk	40
Zijde A - Maat	DN25 DIN 11851 Draadstuk
Zijde B - Maat	1" BSP Buitendraad
