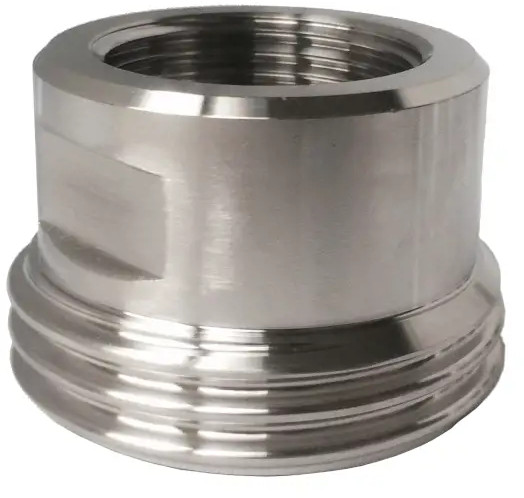

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Opschroefdraadstuk - DN80x3" - RVS 316
Brand: NexaParts
SKU: 46246
Price: 226.27 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Levering in 2-3 dagen
Artikelnummer	46246
EAN	6096001349310
(koppel)maat	DN80
Schroefdraad	3"
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Schroefdraad	Rd110x1/4"
Aansluiting	Draadstuk x BSP Bi
Afmeting A	43mm
Afmeting B	25mm
Afmeting C	3" BSP
Afmeting D	SW95
Afmeting E	Rd110x1/4"
Materiaal Technisch	RVS 316 (1.4404)
Model	Draadstukken
Type 2	Opschroefdraadstuk
Zijde A - Maat	DN80 DIN 11851 Draadstuk
Zijde B - Maat	3" BSP Binnendraad
