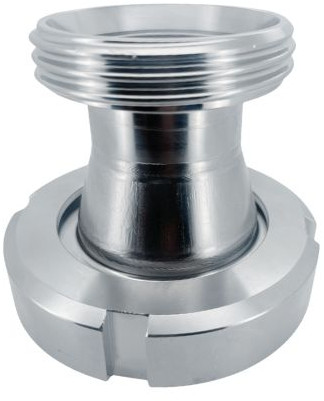

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Verloopstuk Puntstuk DN80 x Draadstuk DN50 - RVS 316
Brand: NexaParts
SKU: 48342
Price: 191.79 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Levering in 2-3 dagen
Artikelnummer	48342
EAN	6096005224255
(koppel)maat	DN80-DN50
Maatvoering	DIN
Materiaal	RVS 316
Schroefdraad	Rd78x1/6"
Aansluiting	Draadstuk x PW
Afmeting A	83mm
Afmeting B	Rd110x1/4"
Afmeting C	50mm
Afmeting D	81mm
Afmeting E	Rd78x1/6"
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4401)
Model	Rechte koppelstukken
Type 2	Concentrisch koppelstuk Punt x Draad
Zijde A - Maat	DN80 DIN 11851 Puntstuk
Zijde B - Maat	DN50 DIN 11851 Draadstuk
