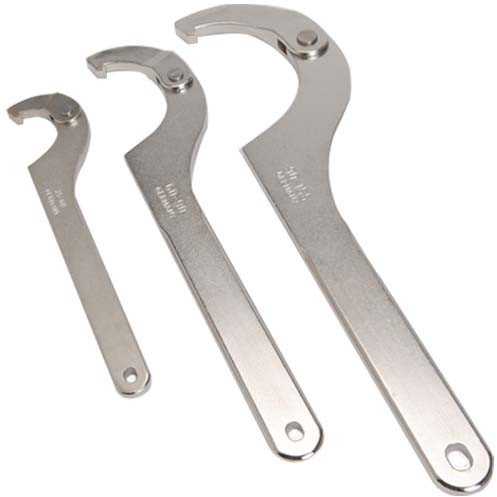

Name: Zuivelkoppeling - Haaksleutel - DN25 - 40 - RVS 304
Brand: NexaParts
SKU: 48903
Price: 29.04 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Vandaag voor 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 6 Stuks
Artikelnummer	48903
EAN	6096019644698
(koppel)maat	DN25-40
Lengte	33 mm
Materiaal	RVS 304
Afmeting	DN 25 - DN 40 / 60-90
Afmeting A	285mm
Afmeting B	6.0mm
Afmeting C	15mm
Afmeting D	92-148mm
Afmeting E	Type 60/90
Buitendiameter	63-78mm
Kleur	Zilver
Materiaal Technisch	RVS 304 (1.4301)
Met kraag voor klemschaal?
Model	Haaksleutels
