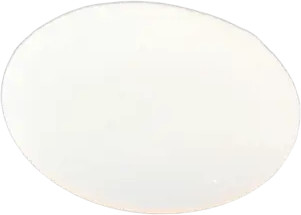

Name: DIN 11851 Melkkoppeling Blindwartel Pakking DN10 - NBR - Wit
Brand: NexaParts
SKU: 55777
Price: 1.33 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Levering in 2-3 dagen
Artikelnummer	55777
EAN	6096003855895
(koppel)maat	DN10
Materiaal	NBR
Afmeting	12x20 (x4,5)
Buitendiameter	20
DN maat	DN10
Hardheid	80
Hoogte	4.5
Keurmerk	FDA
Kleur	Wit
Model omschrijving	Blindwartel pakkingen DIN 11851
Norm	DIN 11851 DIN
Type	Blindwartel Pakking
