DIN 11851 Afdichtingen

Metaal op metaal dicht niet. In een melkkoppeling doet de profielring dat werk: hij ligt tussen de kegel van het puntstuk en het draadstuk, en wordt door de wartelmoer op zijn plaats gedrukt. Zit de juiste afdichting erin, dan blijft de verbinding dicht bij lage en bij hoge temperatuur. Zit er een verkeerd materiaal in, dan zwelt de ring op, hardt hij uit of geeft hij smaak af aan het product.

NBR, EPDM, silicone of PTFE

NBR is de voordeligste afdichting en gaat goed samen met vet en olie, maar niet met heet reinigingswater. EPDM is de standaard in zuivel: bestand tegen stoom, loog en de meeste CIP-middelen. Silicone kan hoger in temperatuur en blijft soepel bij koude. PTFE kies je bij agressieve chemie en bij producten die geen enkele smaakoverdracht verdragen, zoals aroma's en zuivelconcentraten.

Wanneer vervangen

Een afdichting die plat is gedrukt, verkleurd is of scheurtjes vertoont, gaat eruit. Wacht daar niet mee tot er een lek ontstaat, want een klein lek in een productleiding kost meer dan een hele doos ringen. Veel bedrijven vervangen bij elke geplande reinigingsstop of leggen per koppeling een vaste termijn vast in het onderhoudsschema, ongeacht hoe de ring er van buiten uitziet.

Maat en pasvorm

De maat volgt de DN-aanduiding van de koppeling. Let daarbij op het verschil tussen de DIN-reeks en de ISO-reeks, want die hebben bij dezelfde DN een andere ringdiameter. Leg een nieuwe afdichting naast de oude voordat je monteert. Een ring die net iets te ruim zit, wordt door de moer scheefgetrokken en gaat dan langs de kegel lekken zonder dat je het meteen ziet.

Opslag en voorraad

Bewaar rubber donker en koel, want uv-licht en ozon maken het materiaal hard. Houd van elke maat die je in gebruik hebt een doos op voorraad bij de installatie, zodat een monteur nooit een oude afdichting terugplaatst omdat er geen nieuwe ligt. Noteer de aanschafdatum op de doos en gebruik de oudste voorraad eerst.

Ook voor blinde aansluitingen

De pakkingen voor blindwartels vallen onder deze rubriek, omdat het om hetzelfde materiaal en dezelfde maatvoering gaat. De bijbehorende doppen staan bij de blindwartels en blindstukken.

DIN 11851 afdichtingen voor melkkoppelingen – alles wat u moet weten

DIN 11851 afdichtingen – ook bekend als melkringen, zuivelafdichtringen, melkkoppelingsringen, melkbusringen of tuberingen – zorgen voor een hygiënische, lekvrije verbinding tussen wartel en kegelstuk in de zuivel-, voedingsmiddelen- en farmaceutische industrie. Bij NexaParts vindt u deze pakkingen in vijf elastomeer­kwaliteiten: NBR, FKM (Viton®), EPDM, VMQ (Silicone) en PTFE. Onze melkringen voldoen aan de DIN 11851 norm en passen daardoor naadloos op standaard zuivelkoppelingen van iedere fabrikant.

Op deze pagina geven wij een compleet overzicht van de drie beschikbare uitvoeringen, een vergelijking van de materialen, de geldige certificeringen en de exacte maatvoeringen volgens de DIN 11851 standaard.

De drie uitvoeringen volgens DIN 11851

NexaParts levert melkringen in drie verschillende uitvoeringen. Iedere uitvoering heeft zijn eigen toepassings­gebied:

Welke kwaliteit kiezen? Vergelijking van de elastomeren

De keuze voor het juiste afdichtingsmateriaal hangt af van het medium, de temperatuur en de reinigings­cyclus. Onderstaande tabel helpt u snel het juiste materiaal te selecteren:

Metal Detectable uitvoering

Voor toepassingen waar voedselveiligheid en HACCP-protocollen extra belangrijk zijn, leveren wij ook metaal­detecteerbare EPDM melkringen in blauw. Eventuele afgebroken stukjes worden direct opgespoord door metaal­detectoren in de productielijn – een onmisbare optie in moderne zuivel- en voedingsfabrieken. Verkrijgbaar vanaf DN32.

Certificeringen per kwaliteit

Onze melkringen voldoen aan de strengste eisen van de voedingsmiddelen- en farmaceutische sector. Hieronder vindt u welke certificeringen per materiaal van toepassing zijn:

Voor specifieke certificaten van FKM, EPDM of VMQ kwaliteiten kunt u contact opnemen met onze technische afdeling.

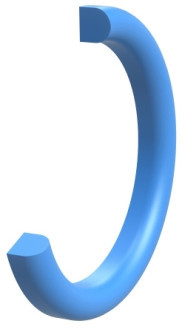

Maatvoeringen – Standaard melkring (DIN 11851)

De standaard­uitvoering is op voorraad in alle vijf kwaliteiten en is leverbaar van DN10 tot en met DN150. Onderstaande tabel geeft de exacte afmetingen weer:

Maatvoeringen – Hoge melkring

De hoge uitvoering heeft een grotere hoogte (6,5 tot 8 mm) en is geschikt voor toepassingen waar extra dikte gewenst is. Op aanvraag leverbaar – neem voor levertijden contact op met onze klantenservice.

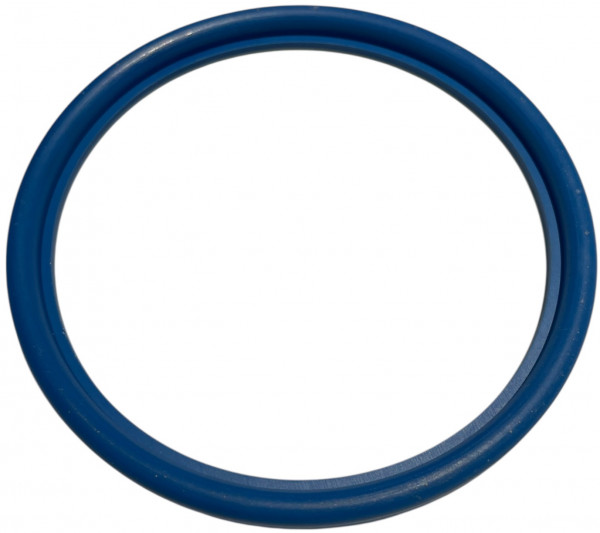

Maatvoeringen – Melkring met Bund/flens

De flensuitvoering biedt extra centrering en wordt vaak toegepast bij speciale pakking­houders of als vervangonderdeel voor specifieke koppeling­merken. Op aanvraag leverbaar.

Toelichting bij de afmetingen:
• d3 = binnendiameter melkring   • d11 = buitendiameter melkring   • d15 = diameter aanslag­flens
• g = flensdikte   • r = afronding­straal   • s = totale hoogte

Twijfelt u welke afdichting u nodig heeft?

Onderstaande snelkeuzetabel helpt u in één oogopslag de juiste materiaal­keuze te maken op basis van uw toepassing:

Advies of maatwerk nodig?

Niet zeker welke kwaliteit het beste past bij uw proces? Onze technische specialisten helpen u graag bij het selecteren van de juiste melkring — ook voor specifieke toepassingen, hoge melkringen of flensuitvoeringen op aanvraag. Neem contact op voor persoonlijk advies of bekijk direct ons volledige assortiment.

Levertijd standaard uitvoering: direct uit voorraad.  |  Hoge en flensuitvoering: op aanvraag.  |  Vrijblijvende offerte mogelijk.
