DIN 11851 Lasstukken

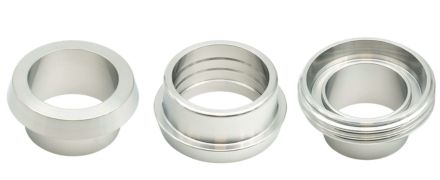

De DIN 11851 koppeling bestaat altijd uit twee helften die tegen elkaar dichten. Het draadstuk draagt de buitendraad, het puntstuk vormt de kegel die daarin valt. Een lasstuk is de uitvoering waarbij die helft rechtstreeks op de leiding wordt gelast. Dat geeft een naadloze overgang zonder extra verbinding, wat in zuivel, brouwerij en foodverwerking de norm is. Twee lasstukken vormen samen een complete koppeling zodra je er een wartelmoer en een profielring bij zet.

Puntstuk of draadstuk kiezen

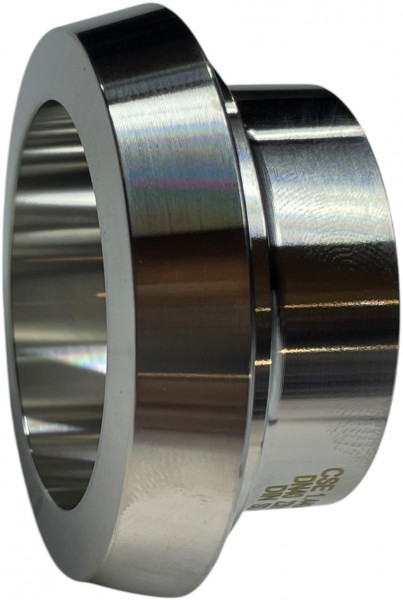

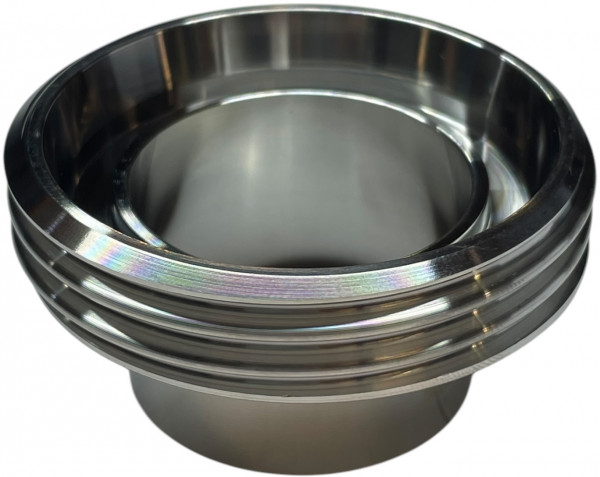

De keuze is geen kwestie van smaak maar van richting. Het draadstuk hoort aan de zijde waar de wartelmoer overheen draait, het puntstuk aan de zijde die erin valt. Bij een bestaande installatie kijk je dus eerst naar wat er al zit. Zit er een lasstuk met draad in de leiding, dan heb je aan de andere kant een lasstuk met kegel nodig. Twijfel je over het type, meet dan de buitendiameter van de draad en vergelijk die met de DN-tabel bij het artikel.

Materiaal en oppervlak

RVS 304 volstaat voor water, lucht en de meeste reinigingsmiddelen. Voor zure producten, pekel en chloridehoudende media adviseren wij RVS 316L. Elk lasstuk is aan de productzijde glad afgewerkt zodat er geen aanslag achterblijft en de CIP-reiniging overal komt. De lasnaad zelf bepaalt uiteindelijk hoe hygienisch de verbinding is, dus las bij voorkeur met beschermgas en spoel de binnenzijde tijdens het lassen mee.

DIN-uitvoering en ISO-uitvoering

Wij leveren van DN10 tot en met DN150, in beide uitvoeringen. Het verschil zit in de buitendiameter van de aan te lassen pijp: de DIN-variant volgt de melkleidingmaat, de ISO-variant volgt de buismaat volgens ISO 1127. Kies je verkeerd, dan past de koppeling wel op zijn tegenhanger maar sluit het lasstuk niet aan op je eigen leiding. Kijk daarom altijd welke van de twee reeksen er in de installatie ligt voordat je bestelt.

Voorbereiden en lassen

Zet het onderdeel spanningsvrij op de leiding en hecht eerst op drie punten. Koel daarna langzaam af, want een lasstuk dat te snel afkoelt kan krom trekken en dan sluit de kegel niet meer rond. Bescherm de kegelzijde en de draad tegen lasspetters met een doek of een dop. Een beschadigde draad krijg je met geen enkele moer meer dicht.

Wat je erbij nodig hebt

Een gelaste verbinding is pas compleet met de sluitdelen. Bekijk daarvoor de wartelmoeren en de bijbehorende profielringen. Wil je niet lassen, dan zijn de schroefstukken en de slangtules het alternatief. Alle onderdelen binnen de norm zijn onderling uitwisselbaar zolang je dezelfde DN-maat en dezelfde reeks aanhoudt.
