DIN 11851 Bochten

In elke installatie moet de leiding ergens om een hoek. Een bocht met ruime radius doet dat zonder scherpe overgang, zodat het product blijft doorstromen en er geen dode hoek ontstaat waar restanten achterblijven. Dat is precies waarom een gebogen buis in hygienische toepassingen de voorkeur heeft boven een hoekstuk met een knik. De aansluitingen aan beide uiteinden volgen gewoon de DIN 11851 norm.

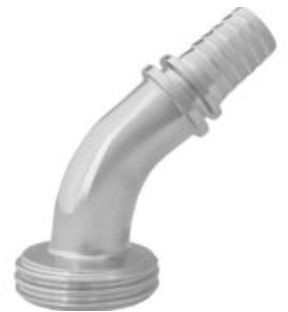

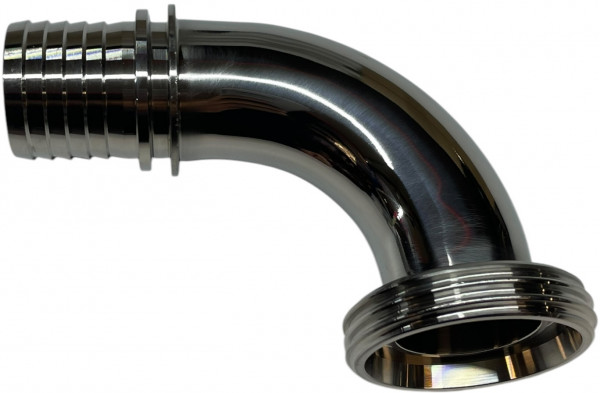

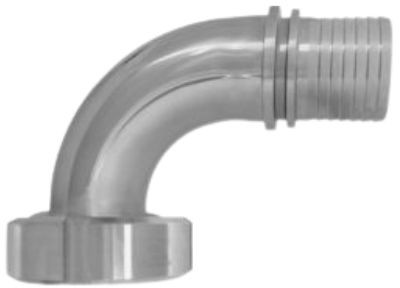

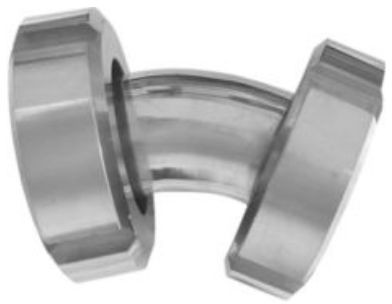

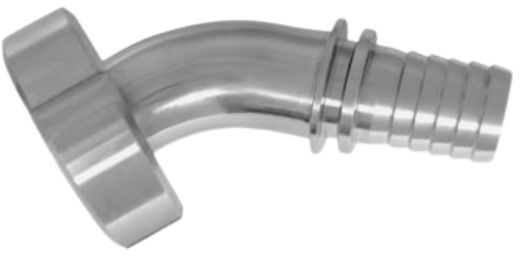

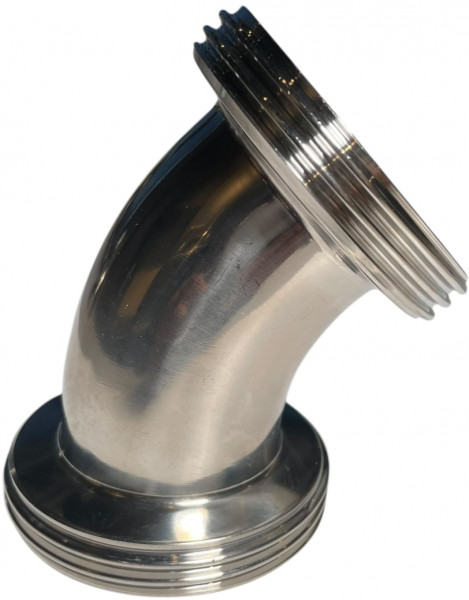

45 of 90 graden

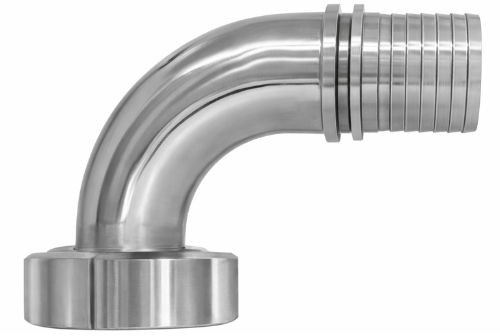

De keuze volgt uit je leidingtracé. Een haakse bocht gebruik je bij een muurdoorvoer of langs een tankwand, waar je weinig ruimte hebt. Twee stuks van 45 graden achter elkaar geven een flauwere overgang en minder drukverlies, maar kosten meer lengte. Meet de beschikbare ruimte op voordat je kiest. Bij lange leidingen met pompdruk verdient die extra ruimte zich terug in het rendement van de installatie.

Aansluitingen aan beide zijden

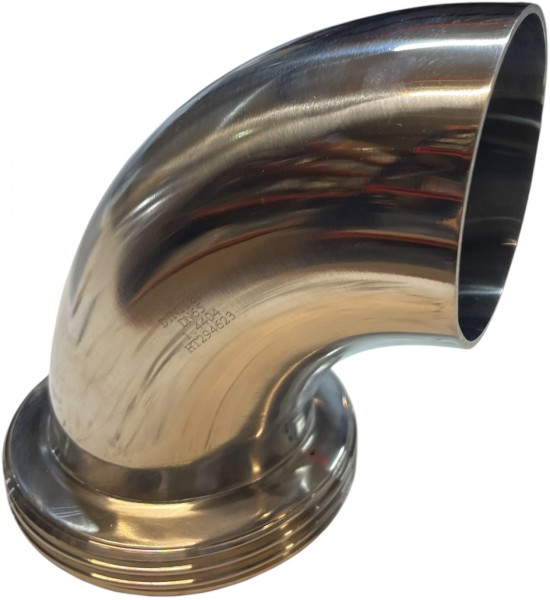

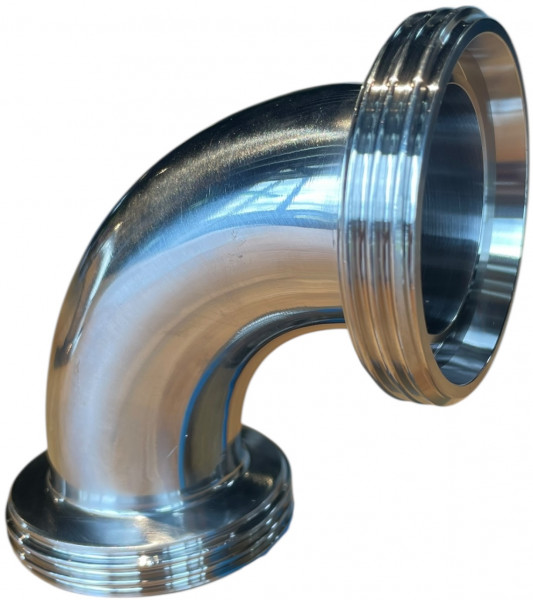

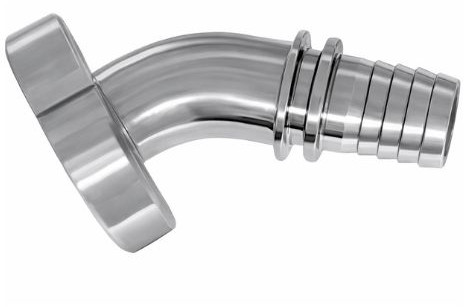

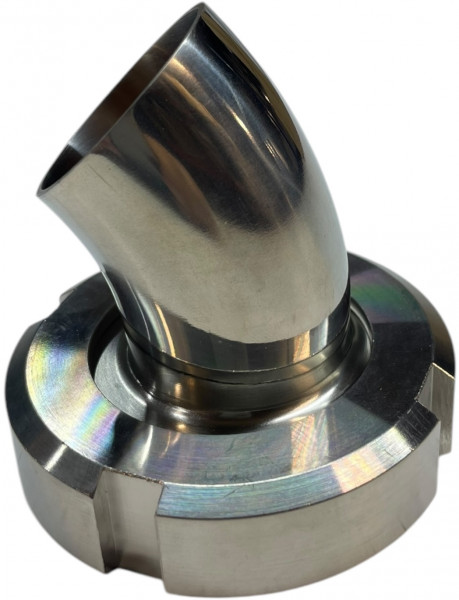

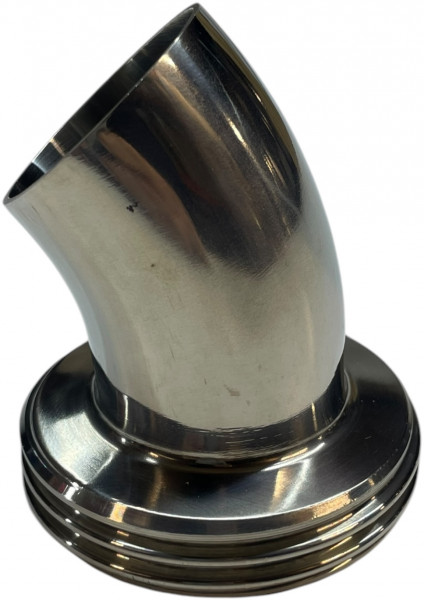

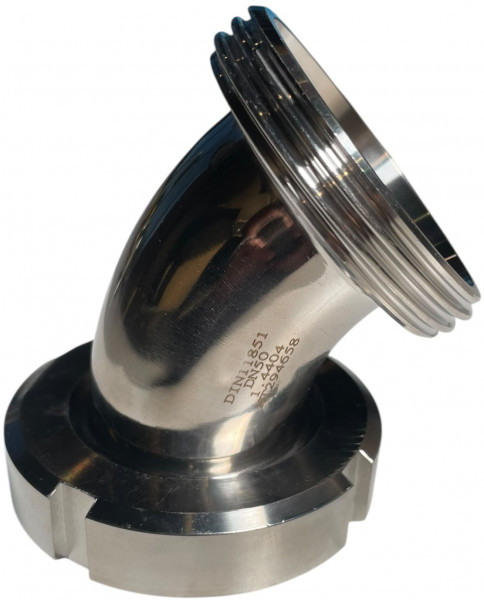

Elke zijde is los te kiezen: puntstuk, draadstuk of een laseinde. Bij een vaste leiding neem je meestal twee laseinden, bij een demontabele opstelling twee koppelingzijden. Gemengde uitvoeringen komen ook voor, bijvoorbeeld wanneer de ene kant vast in de wand zit en de andere kant regelmatig los moet voor reiniging of ombouw van de lijn. Geef bij je aanvraag door welke zijde welke uitvoering krijgt, want een bocht is niet symmetrisch.

Materiaal en afwerking

Wij leveren in RVS 304 en RVS 316L. De binnenzijde van elke bocht is glad, zonder lasnaad aan de productkant, zodat CIP-reiniging overal komt. Controleer bij montage of de leiding spanningsvrij ligt. Een verbinding die je met de moer recht moet trekken, zet spanning op de profielring en die gaat dan eerder lekken.

Plaats in de leiding

Houd na een pomp of een afsluiter wat rechte lengte aan voordat de richting verandert, anders krijg je turbulentie in de bocht en meer slijtage aan de binnenzijde. Bij een afschot voor het leeglopen let je erop dat het onderdeel het laagste punt niet blokkeert, zodat de leiding volledig leeg kan lopen. Zet een bocht ook nooit strak tegen een klep aan, omdat je dan te weinig ruimte overhoudt om de moer met de sleutel te pakken.

Bijbehorende delen

Voor elke koppelingzijde heb je een wartelmoer en een ring nodig. Moet de leiding op dat punt ook afsluitbaar zijn, kijk dan bij de vlinderkleppen. Wil je twee stukken recht met elkaar verbinden in plaats van een richtingverandering maken, kijk dan bij de koppelstukken.
