DIN 11851 Vlinderkleppen

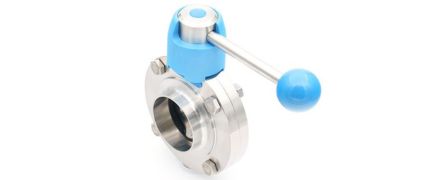

Voor het openen en sluiten van een productleiding is dit het meest gebruikte afsluiterprincipe in de levensmiddelenindustrie. De schijf draait in de doorstroming en dicht af tegen een elastomeren zitting. Dat maakt de bouwlengte kort, de bediening snel en de weerstand laag. Omdat de vlinderklep aan beide zijden een standaard koppeling heeft, zet je hem tussen twee bestaande aansluitingen zonder de leiding aan te passen.

Handbediend of aangedreven

De handbediende vlinderklep heeft een greep met een vergrendeling in meerdere standen, zodat je ook kunt smoren. De pneumatische uitvoering werkt met een actuator op perslucht en is enkelwerkend of dubbelwerkend. Enkelwerkend valt bij luchtuitval terug in een veilige stand, wat bij productleidingen vrijwel altijd de gesloten stand is. Dubbelwerkend blijft staan waar hij stond.

Zitting en materiaal

Het huis is RVS 316L. De zitting bepaalt waar de afsluiter tegen kan: EPDM voor zuivel en CIP met loog, silicone voor hogere temperaturen, PTFE voor agressieve media. De zitting is los vervangbaar, dus bij slijtage hoef je niet de hele vlinderklep te vervangen. Controleer bij demontage of de schijf geen krassen heeft, want die lopen door in het nieuwe rubber.

Inbouw en onderhoud

Monteer bij voorkeur met de as horizontaal, zodat vuil niet in de onderste lagering blijft liggen. Laat de leiding spanningsvrij liggen. Bij CIP-reiniging moet elke vlinderklep in de open stand staan, anders blijft de ruimte achter de schijf ongereinigd. Neem het onderdeel op in het periodiek onderhoud, want de zitting is en blijft een slijtdeel.

Maten en doorstroming

Wij leveren van DN25 tot en met DN100. Houd er rekening mee dat de schijf ook in de open stand in de stroom blijft staan. Bij zeer viskeuze producten of bij leidingen met een schraper is dat een aandachtspunt en kies je eerder voor een klepafsluiter. Voor melk, water en de meeste dranken speelt het geen rol. Geef bij je aanvraag door welk product er doorheen gaat en bij welke temperatuur er wordt gereinigd, dan adviseren wij de passende zitting.

Aansluiting op de rest

Aan beide zijden zit een DIN 11851 helft, dus reken per zijde op een moer en een ring. Die vind je bij de wartelmoeren en bij de afdichtingen. Bestel ze meteen mee, want een vlinderklep wordt geleverd zonder moeren en zonder ringen. Wil je op dezelfde plek ook zien wat er door de leiding gaat, plaats er dan een van de kijkglazen naast.
