DIN 11851 Slangtules

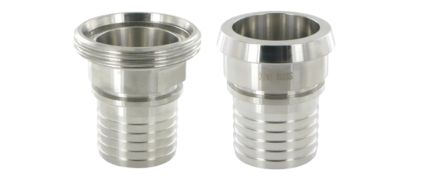

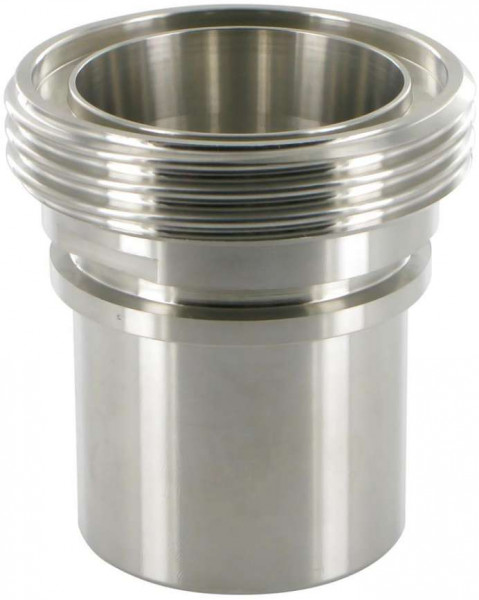

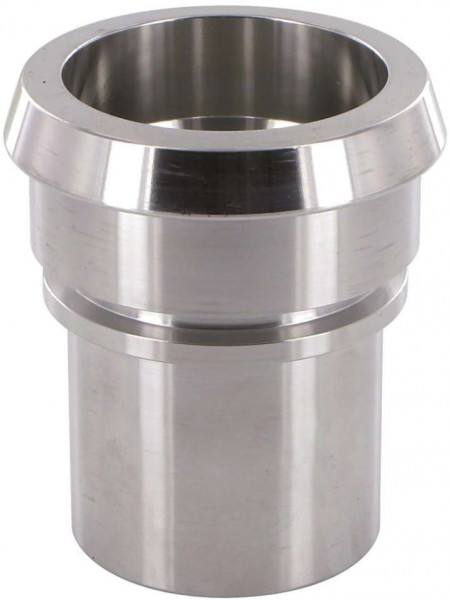

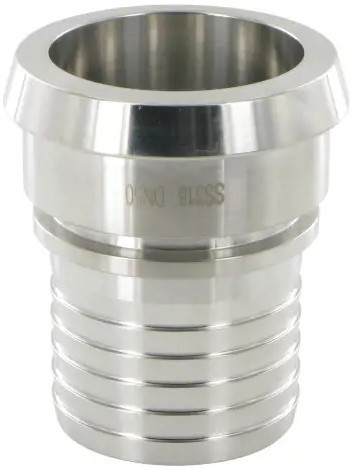

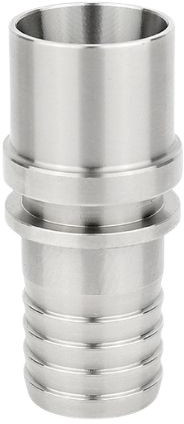

Overal waar het product uit een vaste leiding een flexibele slang in gaat, komt een slangtule te pas. Het onderdeel heeft aan de ene kant de bekende DIN 11851 helft en aan de andere kant een gekartelde schacht die in de slang past. De karteling houdt de slang op zijn plaats en voorkomt dat die onder druk terugkruipt. In zuivel, dranken en foodlogistiek is dit het standaardonderdeel voor los- en laadslangen.

De juiste slangmaat kiezen

Bij een slangtule tellen twee maten: de DN-maat van de koppeling en de binnendiameter van de slang. Die twee lopen niet automatisch gelijk. Een DN50 koppeling kan op een slang van 50 mm zitten, maar even goed op 38 mm als de installatie dat vraagt. Meet daarom altijd eerst de binnendiameter van de slang en zoek pas daarna het artikel dat bij die combinatie hoort. Twijfel je, geef dan beide maten door bij je aanvraag.

Vastzetten met bus of klem

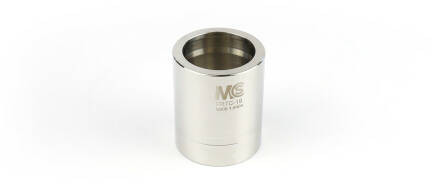

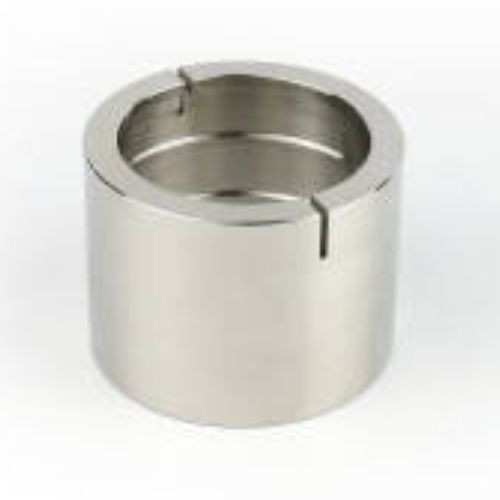

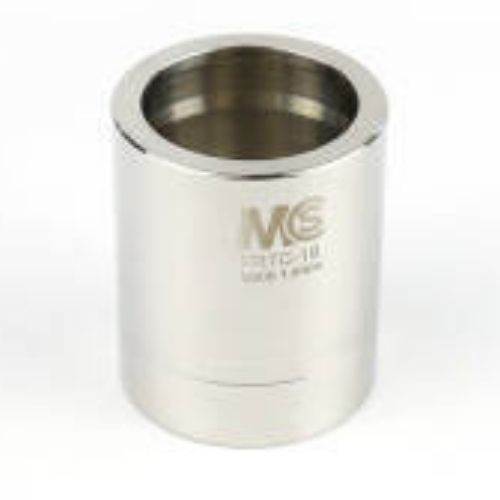

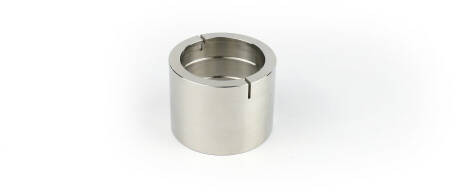

Voor toepassingen onder druk adviseren wij een persbus over de slangtule, die met een persmachine wordt aangezet. Dat geeft een gladde, hygienische overgang zonder uitstekende delen waar product achterblijft. Voor lagere drukken en voor slangen die je regelmatig wisselt volstaat een tweedelige slangklem. Combineer nooit een versleten slang met een nieuwe slangtule, want de karteling grijpt in een uitgerekte slang niet meer goed aan.

Materiaal en reiniging

De standaarduitvoering is RVS 304, voor agressievere media leveren wij RVS 316L. De schacht van de slangtule is glad gedraaid tussen de kartels, zodat er zo min mogelijk productresten achterblijven. Houd er rekening mee dat een slangverbinding altijd lastiger schoon te krijgen is dan een gelaste leiding. Spoel na gebruik door en controleer de slang periodiek van binnenuit op scheurtjes.

Levensduur en vervanging

De slang gaat er meestal eerder uit dan het metalen deel. Vervang de slang en de slangtule tegelijk wanneer de kartels zichtbaar zijn afgesleten of wanneer de slang op het metaal is gaan draaien. Een verbinding die onder druk begint te lekken, is bijna altijd terug te voeren op een slang die is uitgerekt en niet op de slangtule zelf.

Bijpassende onderdelen

Reken per slangeind op een slangtule, een profielring en een moer. Bestel de persbus er in dezelfde maat bij, zodat bus en schacht op elkaar passen. De ringen vind je bij de afdichtingen, waar per materiaal staat welk product het aankan. Voor een vaste leidingaansluiting is een lasstuk de betere keuze. Valt het slangeind regelmatig op de vloer, zet er dan een van de beschermringen omheen.
