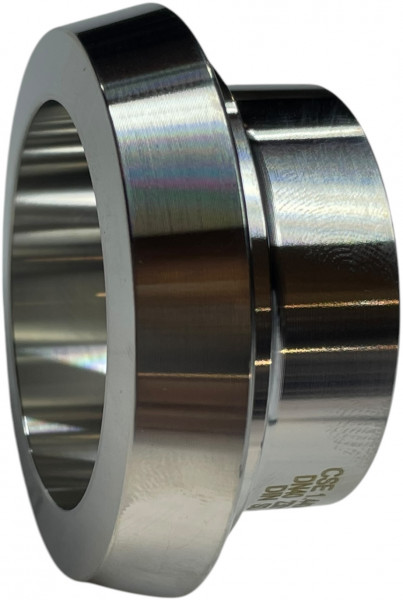

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - DIN - Laspuntstuk - DN150 - RVS 316
Brand: NexaParts
SKU: 46372
Price: 88.35 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Vandaag voor 14:00 besteld, levering in 2-3 dagen
Artikelnummer	46372
EAN	6096016411439
Schroefdraad	Rd190x1/4"
(koppel)maat	DN150
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Puntstuk x Las
Afmeting	DN150
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Type	koppeling met laseind
Type 2	Laspuntstuk
Werkdruk	40
Zijde A - Maat	DN150 DIN 11851 Puntstuk
Zijde B - Maat	Laseinde
