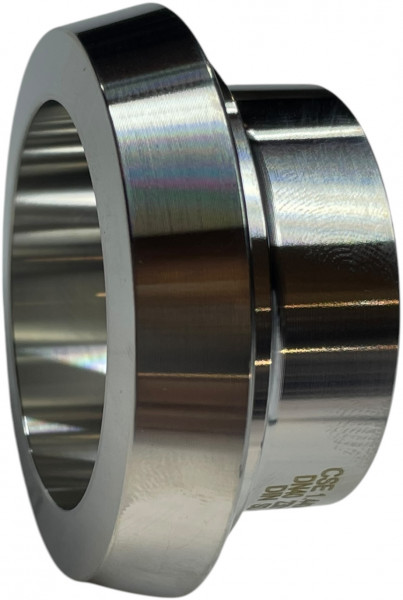

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Inch - Laspuntstuk - 3" - RVS 316
Brand: NexaParts
SKU: 46393
Price: 25.14 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Levering in 2-3 dagen
Artikelnummer	46393
EAN	6096005626639
Schroefdraad	Rd104x1/6"
(koppel)maat	3"
Lengte	32 mm
Maatvoering	Inch
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Puntstuk x Las
Afmeting	3.00" / 76.10
Afmeting A	32mm
Afmeting B	72,8mm
Afmeting C	76,1mm
Afmeting E	93mm
Lasmaat (mm)	76.1
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Type	koppeling met laseind
Type 2	Laspuntstuk
Werkdruk	25
Zijde A - Maat	3" DIN 11851 Puntstuk
Zijde B - Maat	3" Laseinde
