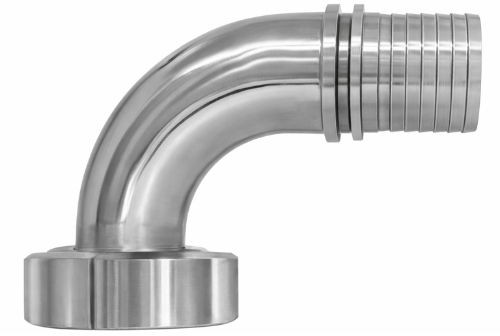

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Koppelbocht 90° - Puntstuk/Wartelmoer x Slangtule - DN50 x 50mm - RVS 316
Brand: NexaParts
SKU: 54510
Price: 91.58 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Vraag offerte aan
Artikelnummer	54510
EAN	4064907019622
(koppel)maat	DN50
Maatvoering	DIN
Materiaal	RVS 316
Aansluiting	Puntstuk/Wartel x Tule
Afmeting A	DN50
Afmeting B	50mm
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Bochten
Type 2	Koppelbocht Binnendraad x Slangtule
Werkdruk	25
Zijde A - Maat	DN50 DIN 11851 Puntstuk Wartel
Zijde B - Maat	50 mm Slangtule
