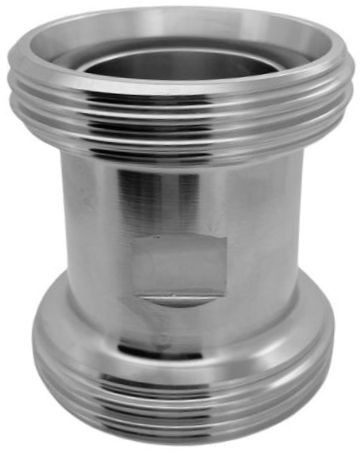

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Rechtkoppelstuk Draadstuk DN100 x Draadstuk DN100 - RVS 316
Brand: NexaParts
SKU: 48249
Price: 199.63 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Levering in 2-3 dagen
Artikelnummer	48249
EAN	6096000401491
(koppel)maat	DN100
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Schroefdraad	Rd130x1/4"
Aansluiting	Draadstuk x Draadstuk
Afmeting A	108mm
Afmeting C	100mm
Afmeting E	Rd130x1/4"
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Rechte koppelstukken
Type 2	Rechtkoppelstuk Draad x Draad
Zijde A - Maat	DN100 DIN 11851 Draadstuk
Zijde B - Maat	DN100 DIN 11851 Draadstuk
