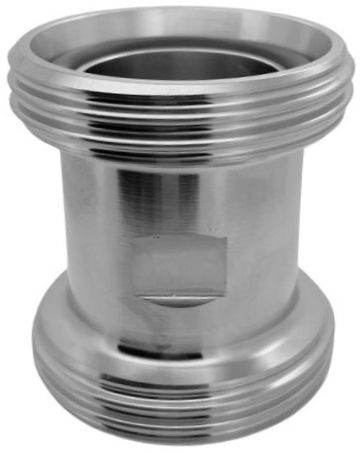

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Rechtkoppelstuk Draadstuk DN32 x Draadstuk DN32 - RVS 316
Brand: NexaParts
SKU: 48244
Price: 44.17 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Vandaag voor 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 1 Stuks
Artikelnummer	48244
EAN	4064907058416
(koppel)maat	DN32
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Schroefdraad	Rd58x1/6"
Aansluiting	Draadstuk x Draadstuk
Afmeting A	64mm
Afmeting C	32mm
Afmeting E	Rd58x1/6"
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Rechte koppelstukken
Type 2	Rechtkoppelstuk Draad x Draad
Zijde A - Maat	DN32 DIN 11851 Draadstuk
Zijde B - Maat	DN32 DIN 11851 Draadstuk
