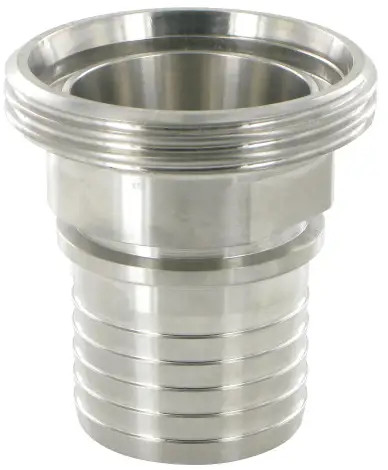

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Slangdraadstuk - DN50 x 50mm - RVS 316
Brand: NexaParts
SKU: 1375
Price: 57.60 EUR
Availability: InStock
Rating: 4.0 (1 reviews)

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Vandaag voor 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 699 Stuks
Artikelnummer	1375
EAN	9509564976376
Tuleaansluiting ø	50mm
(koppel)maat	DN50
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Draadstuk x Tule
Afmeting	50
Afmeting A	127mm
Afmeting B	97mm
Afmeting C	47mm
Afmeting D	53mm
Afmeting E	Rd78x1/6"
Flensdiameter	Rd78x1/6"
Materiaal Technisch	RVS 316 (1.4404)
Model	Draadstukken
Type	koppeling met tule
Type 2	Slangdraadstuk
Werkdruk	25
Zijde A - Maat	DN50 DIN 11851 Draadstuk
Zijde B - Maat	50 mm Slangtule
Afmetingen en gewicht
Diepte/lengte	1 cm
afmeting	1 cm ( L)
