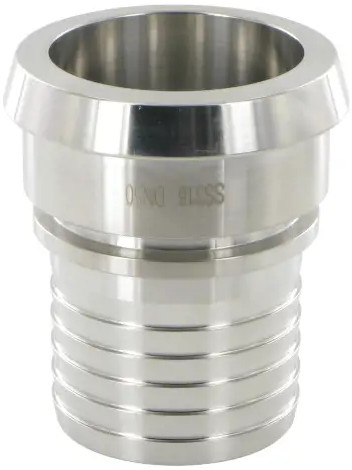

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Slangpuntstuk - DN65 x 76mm - RVS 316
Brand: NexaParts
SKU: 46596
Price: 224.33 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Verzending in 3-4 dagen
Artikelnummer	46596
EAN	6096027526528
(koppel)maat	DN65
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Puntstuk x Tule
Afmeting A	140mm
Afmeting B	112mm
Afmeting C	66mm
Afmeting D	76mm
Afmeting E	Lw73
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Tuleaansluiting ø	76mm
Type 2	Slangpuntstuk
Werkdruk	25
Zijde A - Maat	DN65 DIN 11851 Puntstuk
Zijde B - Maat	76 mm Slangtule
