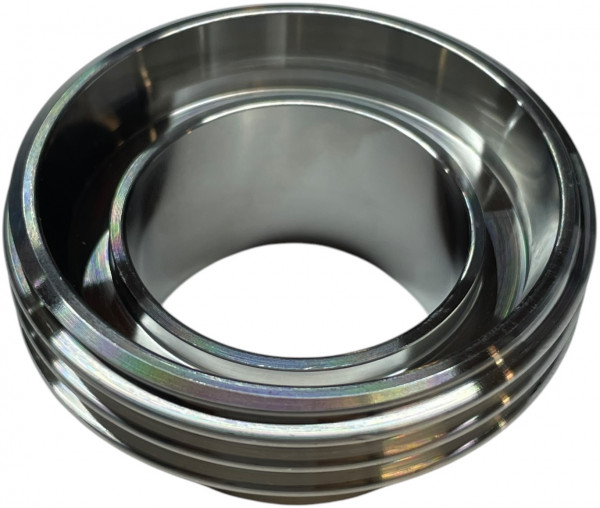

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - ISO - Lasdraadstuk - DN125 - RVS 316
Brand: NexaParts
SKU: 46057
Price: 191.66 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Levering in 2-3 dagen
Artikelnummer	46057
EAN	6096002355334
Schroefdraad	Rd160x1/4"
(koppel)maat	DN125
Lengte	46 mm
Maatvoering	ISO
Materiaal	RVS 316
Aansluiting	Draadstuk x Las
Afmeting	DN 125 ISO
Afmeting A	46
Afmeting B	134.5
Afmeting C	139.7
Afmeting D	125
Afmeting E	Rd160x1/4"
Lasmaat (mm)	139.7
Materiaal Technisch	RVS 316 (1.4404)
Model	Draadstukken
Type	koppeling met laseind
Type 2	Lasdraadstuk
Zijde A - Maat	DN125 ISO DIN 11851 Draadstuk
Zijde B - Maat	Laseinde
