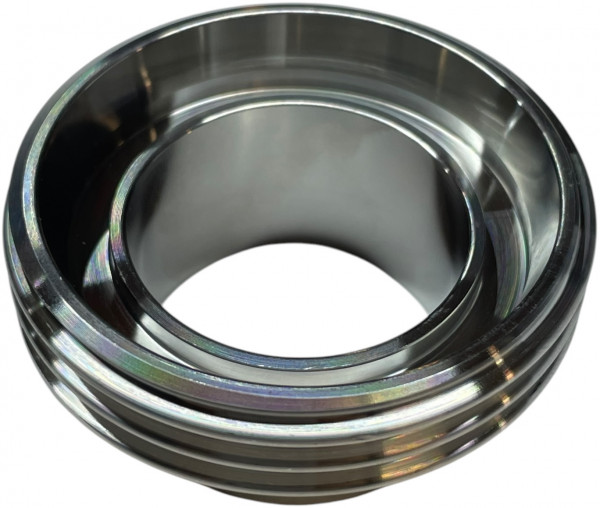

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - ISO - Lasdraadstuk - DN50 - RVS 316
Brand: NexaParts
SKU: 46053
Price: 19.84 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Morgen verzonden
Uit voorraad leverbaar	Ja, 25 Stuks
Artikelnummer	46053
EAN	6096022689624
Schroefdraad	Rd78x1/6"
(koppel)maat	DN50
Lengte	35 mm
Maatvoering	ISO
Materiaal	RVS 316
Aansluiting	Draadstuk x Las
Afmeting	DN 50 ISO
Afmeting A	35
Afmeting B	56.3
Afmeting C	60.3
Afmeting D	50
Afmeting E	Rd78x1/6"
Lasmaat (mm)	60.3
Materiaal Technisch	RVS 316 (1.4404)
Model	Draadstukken
Type	koppeling met laseind
Type 2	Lasdraadstuk
Zijde A - Maat	DN50 ISO DIN 11851 Draadstuk
Zijde B - Maat	Laseinde
