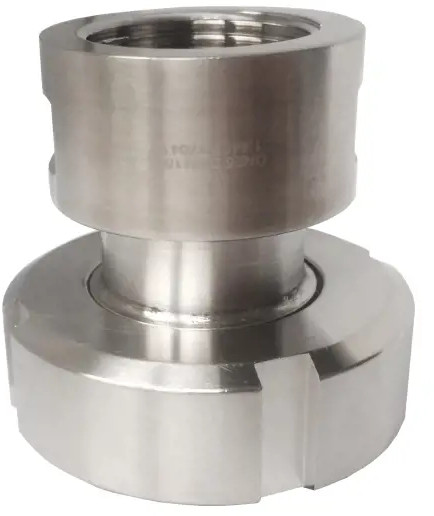

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Puntstuk - Opschroefbaar - DN40x1 - 1/2" - RVS 316
Brand: NexaParts
SKU: 46551
Price: 69.02 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Vandaag voor 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 74 Stuks
Artikelnummer	46551
EAN	6096004971983
(koppel)maat	DN40
Schroefdraad	1-1/2"
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Punstuk x BSP Bi
Afmeting A	53mm
Afmeting B	38mm
Afmeting C	1.1/2" BSP
Afmeting D	SW55
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Type 2	Opschroefpuntstuk
Werkdruk	40
Zijde A - Maat	DN40 DIN 11851
Zijde B - Maat	1-1/2" BSP Binnendraad
