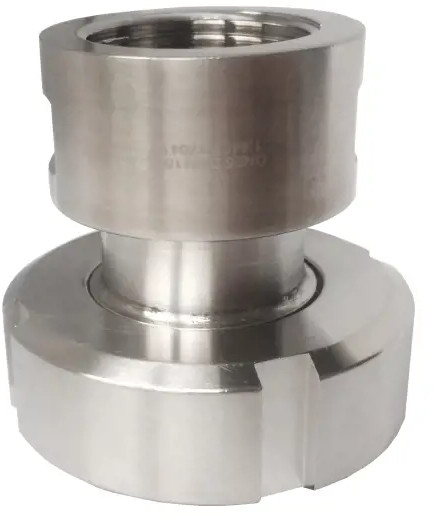

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Puntstuk - Opschroefbaar - DN25x1" - RVS 316
Brand: NexaParts
SKU: 46549
Price: 53.77 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Voor dinsdag 15:00 besteld, zelfde dag verzonden
Uit voorraad leverbaar	Ja, 19 Stuks
Artikelnummer	46549
EAN	6096007577533
(koppel)maat	DN25
Schroefdraad	1"
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Punstuk x BSP Bi
Afmeting A	49mm
Afmeting B	26mm
Afmeting C	1" BSP
Afmeting D	SW41
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Type 2	Opschroefpuntstuk
Werkdruk	40
Zijde A - Maat	DN25 DIN 11851
Zijde B - Maat	1" BSP Binnendraad
