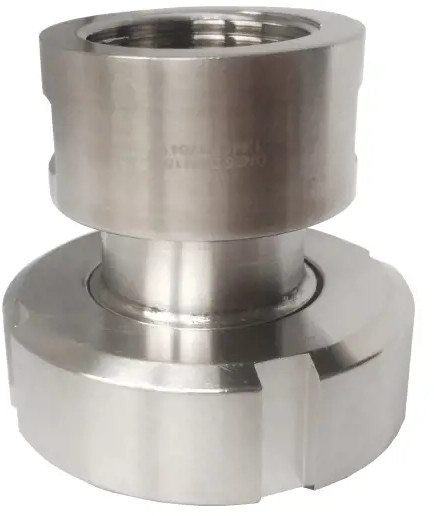

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Puntstuk - Opschroefbaar - DN65x2 - 1/2" - RVS 316
Brand: NexaParts
SKU: 46554
Price: 192.39 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

BSP-maat	Buitendiameter (mm)	Binnendiameter (mm)
1/8''	9,7	8,5
1/4''	13,1	11,4
3/8''	16,6	14,9
1/2''	20,9	18,6
3/4''	26,4	24,1
1''	33,2	30,2
1-1/4''	41,9	38,9
1-1/2''	47,8	44,8
1-3/4''	53,7	50,7
2''	59,6	56,6
2-1/4''	65,7	62,7
2-1/2''	75,1	72,2
3''	87,8	84,9
3-1/2''	100,3	97,3
4''	113,1	110,1

Levertijd	Levering in 2-3 dagen
Artikelnummer	46554
EAN	6096014615693
(koppel)maat	DN65
Schroefdraad	2-1/2"
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Punstuk x BSP Bi
Afmeting	DN 65 / G 2.50"
Afmeting A	61mm
Afmeting B	66mm
Afmeting C	2.1/2" BSP
Afmeting D	SW80
Materiaal Technisch	RVS 316 (1.4404)
Model	Puntstukken
Type 2	Opschroefpuntstuk
Werkdruk	25
Zijde A - Maat	DN65 DIN 11851
Zijde B - Maat	2-1/2" BSP Binnendraad
