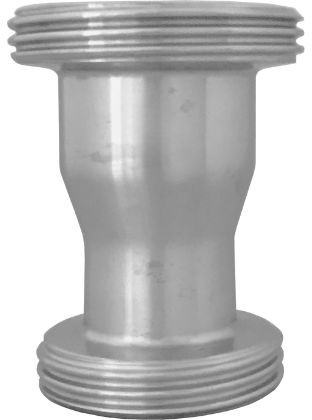

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Verloopstuk Draadstuk DN65 x Draadstuk DN50 - RVS 316
Brand: NexaParts
SKU: 48297
Price: 127.05 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Levering in 2-3 dagen
Artikelnummer	48297
EAN	6096003219277
(koppel)maat	DN65-DN50
Maatvoering	DIN
Materiaal	RVS 316
Schroefdraad	Rd78x1/6"
Aansluiting	Draadstuk x Draadstuk
Afmeting A	90mm
Afmeting B	Rd95x1/6"
Afmeting C	50mm
Afmeting D	66mm
Afmeting E	Rd78x1/6"
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Rechte koppelstukken
Type 2	Concentrisch koppelstuk Draad x Draad
Zijde A - Maat	DN65 DIN 11851 Draadstuk
Zijde B - Maat	DN50 DIN 11851 Draadstuk
