Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

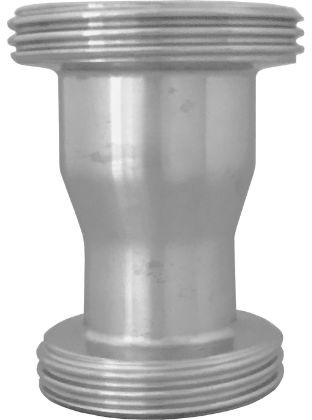

Melkkoppeling - Zuivelkoppeling - DIN 11851 - Verloopstuk Draadstuk DN80 x Draadstuk DN65 - RVS 316

Artikelnummer: 48299
Merk: NexaParts

local_shipping Levering in 2-3 dagen

Kies (koppel)maat

Kies materiaal

Levertijd of prijs onbekend. Vraag offerte aan voor prijs en levertijd.

Snel naar:

Artikelnummer	48299
EAN	6096018493402
(koppel)maat	DN80-DN65
Maatvoering	DIN
Materiaal	RVS 316
Schroefdraad	Rd95x1/6"
Aansluiting	Draadstuk x Draadstuk
Afmeting A	95mm
Afmeting B	Rd110x1/4"
Afmeting C	66mm
Afmeting D	81mm
Afmeting E	Rd95x1/6"
Kleur	Zilver
Materiaal Technisch	RVS 316 (1.4404)
Model	Rechte koppelstukken
Type 2	Concentrisch koppelstuk Draad x Draad
Zijde A - Maat	DN80 DIN 11851 Draadstuk
Zijde B - Maat	DN65 DIN 11851 Draadstuk

Productbeschrijving

Verloopstuk, Draadstuk x Draadstuk voor de DIN 11851 melkkoppeling (zuivelkoppeling). Uitvoering: DN80 x DN65, RVS 316. Het koppelstuk verbindt twee leidingdelen rechtstreeks; bij een verloop overbrugt het bovendien twee verschillende DN-maten binnen dezelfde DIN 11851 aansluiting.

Levertijd & prijs onbekend. Vraag offerte aan voor prijs en levertijd.
