Home navigate_next Koppelingen navigate_next Levensmiddelen Koppelingen navigate_next Melkkoppelingen DIN 11851 navigate_next DIN 11851 Overig navigate_next Melkkoppeling - Zuivelkoppeling - DIN 11851 - Vlinderklep - Puntstuk x Draadstuk - DN20 - RVS 304 - Afdichting Silicone

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

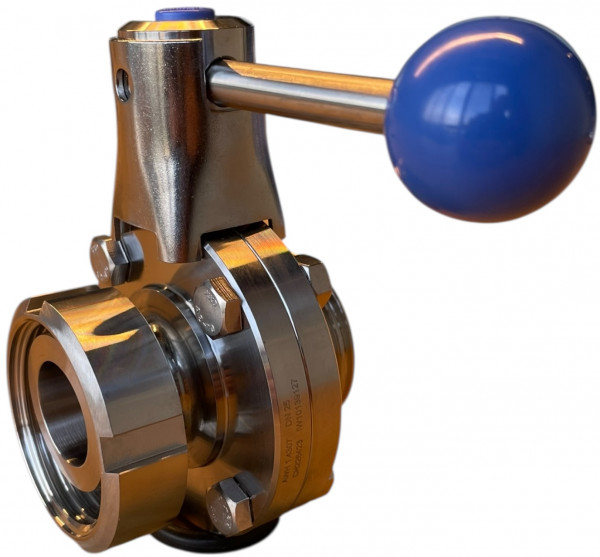

Melkkoppeling - Zuivelkoppeling - DIN 11851 - Vlinderklep - Puntstuk x Draadstuk - DN20 - RVS 304 - Afdichting Silicone

Artikelnummer: 76224
Merk: NexaParts

local_shipping Levering in 2-3 dagen

Kies (koppel)maat

Kies materiaal

Kies type afdichting

Levertijd of prijs onbekend. Vraag offerte aan voor prijs en levertijd.

Snel naar:

Artikelnummer	76224
(koppel)maat	DN20
Aansluiting	PW x DR
Afmeting A	76mm
Afmeting B	87mm
Afmeting C	89mm
Afmeting D	122mm
Afmeting E	20mm
Kleur	Zilver
Kleur	Blauw
Maatvoering	DIN
Materiaal	RVS 304
Materiaal Technisch	RVS 304 (1.4301)
Model	Vlinderkleppen
Type 2	Vlinderklep Puntstuk x Draadstuk
Werkdruk	10
Zijde A - Maat	DN20 DIN 11851 Puntstuk
Zijde B - Maat	DN20 DIN 11851 Draadstuk
Type afdichting	Silicone

Productbeschrijving

Levertijd & prijs onbekend. Vraag offerte aan voor prijs en levertijd.
