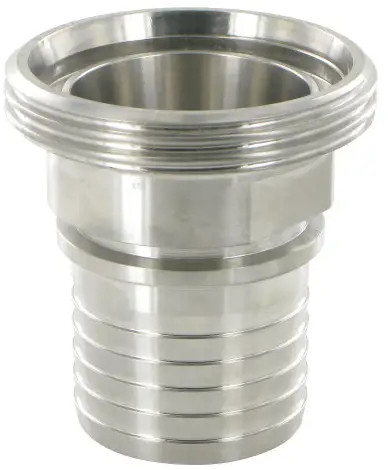

Name: Melkkoppeling - Zuivelkoppeling - DIN 11851 - Glad Slangdraadstuk - DN65 - RVS 316
Brand: NexaParts
SKU: 46285
Price: 194.34 EUR
Availability: InStock

Afmetingen Melkkoppelingen (DIN 11851)

Draadmaten, binnendiameters en draadafmetingen per nominale diameter (DN). Maten in mm.

DN	Draad (Rd)	Binnendiameter (mm)	Binnendiameter wartel (mm)	Diameter buitendraad (mm)
DN 10	Rd 28 x 1/8"	9,9	25,3	28
DN 15	Rd 34 x 1/8"	13	31,3	33
DN 20	Rd 44 x 1/6"	19,7	40	43
DN 25	Rd 52 x 1/6"	24,6	48,1	51,5
DN 32	Rd 58 x 1/6"	31,8	54,3	57,2
DN 40	Rd 65 x 1/6"	36,3	61,6	64,6
DN 50	Rd 78 x 1/6"	49,3	74,5	77,4
DN 65	Rd 95 x 1/6"	66,5	90,9	94,4
DN 75	Rd 104 x 1/6"	72	100,4	104
DN 80	Rd 110 x 1/4"	80,5	100,9	109,2
DN 90	Rd 120 x 1/4"	–	–	–
DN 100	Rd 130 x 1/4"	99,4	124,7	130
DN 125	Rd 160 x 1/4"	–	–	–
DN 150	Rd 190 x 1/4"	–	–	–
DN 200	Rd 240 x 1/4"	–	–	–

– = maat niet opgegeven. Maatvoeringen conform DIN 11851. NexaParts.

Levertijd	Verzending in 3-4 dagen
Uit voorraad leverbaar	Ja, 5 Stuks
Artikelnummer	46285
EAN	4064907020857
(koppel)maat	DN65
Maatvoering	DIN
Materiaal	RVS 316
Ruwheid Materiaal	<0.8 µm
Aansluiting	Draadstuk x Tule
Afmeting A	148mm
Afmeting B	113mm
Afmeting C	60mm
Afmeting D	68mm
Afmeting E	Rd95x1/6"
Flensdiameter	Rd95x1/6"
Materiaal Technisch	RVS 316 (1.4404)
Model	Draadstukken
Tuleaansluiting ø	68mm
Type	koppeling met tule
Type 2	Slangdraadstuk
Werkdruk	25
Zijde A - Maat	DN65 DIN 11851 Draadstuk
Zijde B - Maat	63 mm Slangtule
