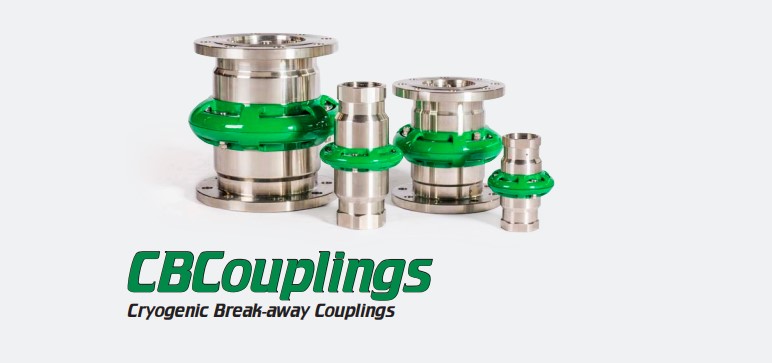

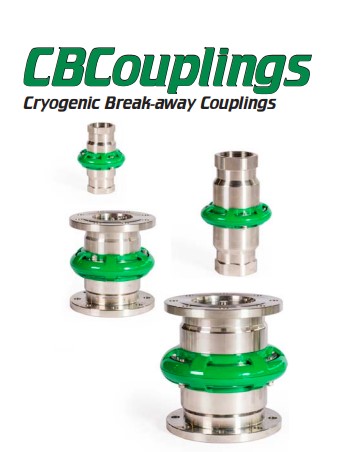

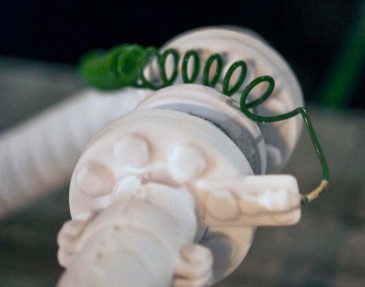

Cryogenic Break-away Couplings

Cryogene afbreekkoppelingen

Cryogene Break-away koppelingen zijn een verdere ontwikkeling van onze Safety Break-away koppelingen, die wereldwijd succesvol zijn ingezet om ongelukken door wegtrekken te voorkomen in de petroleum-, chemische en LPG-industrie. De nieuwe serie Cryogene Break-away koppelingen kan zowel op vaste punten als in het midden van slangleidingen worden geïnstalleerd. De Cryogene Break-away koppelingen zijn
verkrijgbaar in industriële en maritieme uitvoering.

Toepassingen

• Containerlossing
• Brandstofbunkering
• Laden/lossen van tankwagens, tankwagons,
bunkering en tankschepen
• Damprecuperatieleidingen

Functies

• Passieve beveiliging tegen situaties waarin
een slang of laadarm blootgesteld kan worden
aan onbedoelde hoge belastingen
• Een eenvoudig mechanisme en geen losse
onderdelen die na
het loslaten verloren kunnen gaan.
• Werkt onafhankelijk van het afsluitsysteem en vereist geen externe
stroombron.
• Eenvoudig ter plaatse te resetten door één persoon
• Hoge stroomsnelheid / lage drukval
• Zeer laag verlies, positieve afsluiting van beide
koppelingshelften resulteert in minimaal
productverlies.
• Lichtgewicht en robuust ontwerp.
• Verkrijgbaar met ANSI/EN-flenzen of
met schroefdraad (binnendraad NPT).

Technische informatie

Maten
1" (DN25) tot 6" (DN150)
Werkdruk
MWP 25 bar - 1" (DN25) tot 4" (DN100)
MWP 16 bar - 6" (DN150)
met een veiligheidsfactor van 5 keer
Werktemperatuur
Laagste werktemperatuur is -200 °C
Materialen
Roestvrij staal.
Aansluitingen
Inwendige NPT, geflensd EN en ANSI.
Andere op aanvraag.

Hoe het werkt - De CBCoupling-functie

De cryogene break-away koppelingen zijn leverbaar in een industriële en maritieme uitvoering.

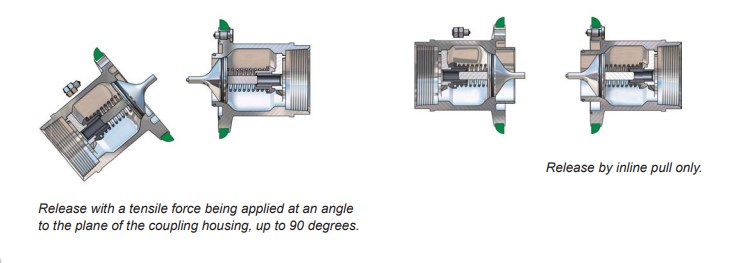

Industriële cryogene afbraak

Meestal geïnstalleerd in laadarm- en slangassemblages, waarbij minstens één zijde van de koppeling aan een vast, stijf punt is bevestigd.

Cryogene afbraak op zee

Marine Cryogenic Break-away Couplings are designed to only release by inline pull and used between two strings of hose.

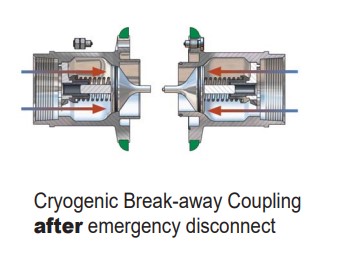

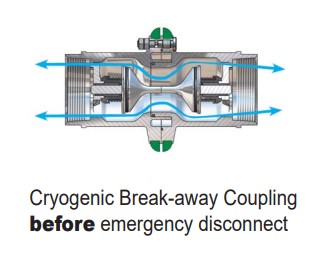

De CBCoupling-klep bestaat uit twee helften, elk met een klep met een o-ringafdichting. Wanneer de CBCouplings van elkaar loskomen, sluiten de kleppen. De twee kleppen sluiten snel, waardoor blootstelling aan personeel en het milieu tot een minimum wordt beperkt.

De CBCouplings, cryogene break-away koppelingen, hebben drie externe breekbouten. Bij axiale spanning nemen alle bouten de kracht op die overeenkomt met de breekkracht op de slang, met een veiligheidsmarge.

Niet-axiale krachten concentreren de trekkrachten sterker op één bout, waardoor de cryogene break-away
koppeling op een natuurlijke manier reageert op de afname van de slangbreukkrachten.

Over Mann Tek

Mann Teknik AB is een Zweeds bedrijf gevestigd in Mariestad, Zweden.

Mann Teknik AB ontwerpt, produceert en
verkoopt producten voor de veilige en milieuvriendelijke verwerking van agressieve vloeistoffen voor de
chemische en petrochemische industrie.

Het belangrijkste product zijn de Dry Disconnect
Couplings, DDCouplings®, voor lekvrije vloeistofverwerking. De producten worden via
onafhankelijke vertegenwoordigers in meer dan 30
landen op de markt gebracht.

Bedrijfsgoedkeuringen

Mann Teknik AB is ISO9001:2008-gecertificeerd.
De producten zijn CE-gecertificeerd. De belangrijkste producten
zijn gecertificeerd volgens PED, de Europese Richtlijn Drukapparatuur, en ATEX, de Europese richtlijn voor apparatuur bestemd voor gebruik in
potentieel explosieve atmosferen.

De producten worden geproduceerd in overeenstemming met
verschillende belangrijke normen, zoals de NATO
STANAG 3756
