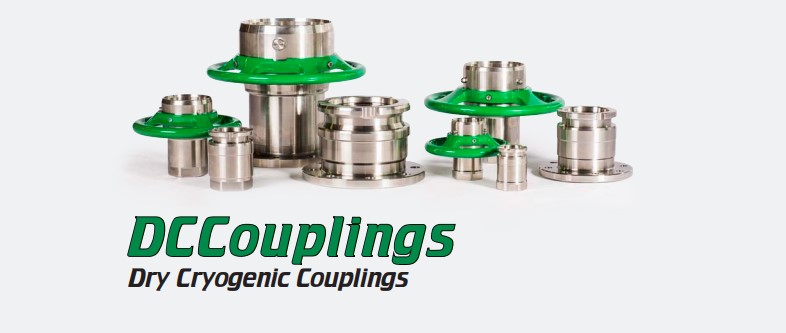

Dry Cryogenic Couplings

LNG-BUNKEREN

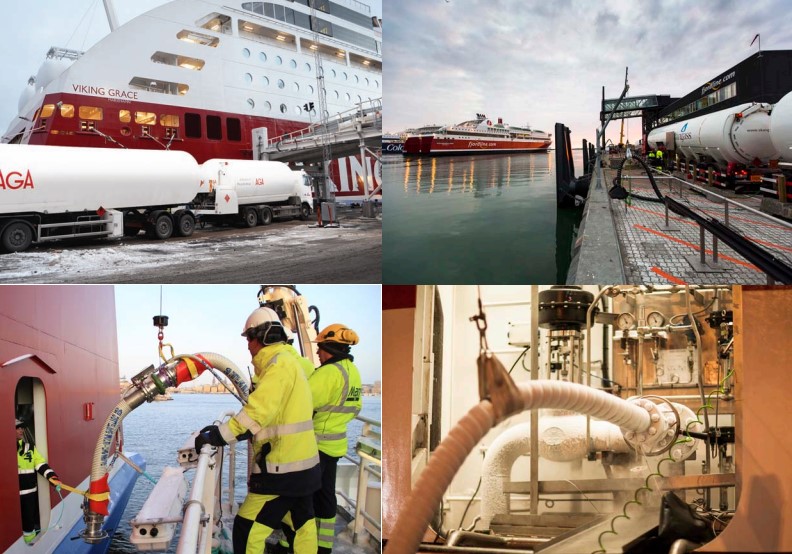

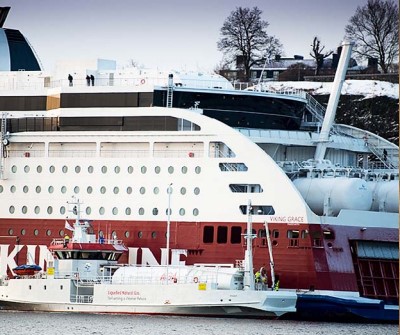

De Viking Grace, 's werelds eerste grote passagiersveerboot aangedreven door LNG-motoren, wordt veilig, snel en eenvoudig bijgetankt met Mann Tek Dry Cryogenic Couplings (DCCouplings).

Mann Tek heeft een nieuw tijdperk van cryogene koppelingen ontwikkeld

Droge cryogene koppelingen (DC-koppelingen) en cryogene break-away koppelingen (CB-koppelingen) zijn ontworpen voor gebruik waar het nuttig is om slangen en leidingen onder druk snel en zonder morsen en extra gereedschap aan en af ​​te koppelen.

Droge cryogene koppelingen en cryogene break-away koppelingen zijn primair ontworpen voor het gebruik van cryogene, vloeibaar gemaakte gassen, zoals LNG (-163ºC) en stikstof (-196ºC), waarbij veiligheid en betrouwbaarheid van het grootste belang zijn.

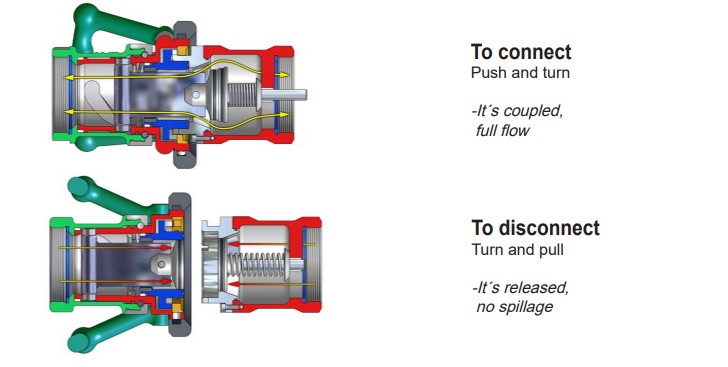

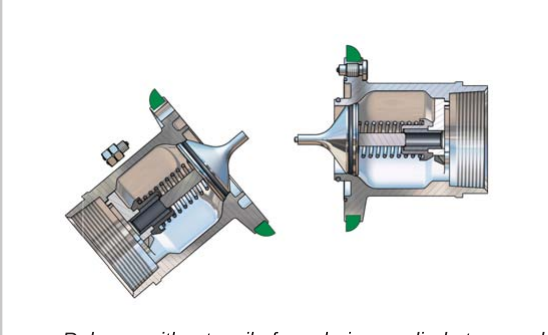

De droge cryogene koppeling bestaat uit een "tank"-unit, een soort terugslagklep en een "slang"-unit met een klep die wordt aangestuurd door een interne nokkencurve om beide kleppen tegelijkertijd te openen. De bediening is een enkele handeling met een eenvoudige voorwaartse draaibeweging om de koppelingen te verbinden en het stromingspad te openen. Een eerste
duw- en draaibeweging op de slang zorgt voor koppeling met de tankunit, waardoor de twee units aan elkaar worden vergrendeld en afgedicht. Verdere rotatie opent de interne kleppen, waardoor
volledige doorstroming met een minimale drukval mogelijk is. Een selectiviteitssysteem (code) maakt het mogelijk dat het systeem wordt gebruikt voor een breed scala aan cryogene, vloeibaar gemaakte gassen zonder risico op storingen door
"menselijke fouten".

Toepassingen

• Containerlossing
  • Brandstofbunkering
  • Laden/lossen van tankwagens, tankwagons,
  bunkering en tankschepen
  • Damprecuperatieleidingen

Voordelen

• Gemakkelijk te hanteren
  Duwen en draaien - vrije doorstroming.
  Draaien en trekken - gesloten.
  • Veilig
  De klep kan niet worden geopend totdat de
  unit is gekoppeld en sluit automatisch
  bij het loskoppelen.
  • Milieuvriendelijk
  Geen accidenteel morsen.
  • Betrouwbaarheid
  Geen verlies of morsen van vloeistoffen bij
  aansluiting of schijf

Technische informatie

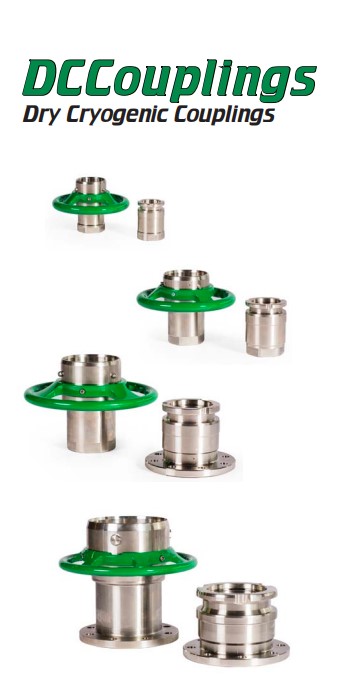

Maten
1" (DN25) tot 6" (DN150)
Werkdruk
MWP 25 bar - 1" (DN25) tot 4" (DN100)
MWP 16 bar - 6" (DN150)
met een veiligheidsfactor van 5 keer
Werktemperatuur
Laagste werktemperatuur is -200 °C
Materialen
Roestvrij staal.
Aansluitingen
Inwendige NPT, geflensd EN en ANSI.
Andere op aanvraag.

Over Mann Tek

Mann Teknik AB is een Zweeds bedrijf, gevestigd in Mariestad, Zweden. Mann Teknik AB ontwerpt, produceert en verkoopt producten voor de veilige en milieuvriendelijke verwerking van agressieve vloeistoffen voor de chemische en petrochemische industrie.

Het belangrijkste product zijn de Dry Disconnect Couplings, DDCouplings®, voor lekvrije vloeistofverwerking. De producten worden via onafhankelijke vertegenwoordigers in meer dan 30
landen op de markt gebracht.

Bedrijfsgoedkeuringen

Mann Teknik AB is ISO9001:2008-gecertificeerd. De producten zijn CE-gecertificeerd. De belangrijkste producten zijn gecertificeerd volgens PED, de Europese Richtlijn Drukapparatuur, en ATEX, de Europese richtlijn voor apparatuur bestemd voor gebruik in potentieel explosieve atmosferen.

De producten worden geproduceerd in overeenstemming met verschillende belangrijke normen, zoals de NATO STANAG 3756
