Dry Gas Couplings

Dry Gas Couplings

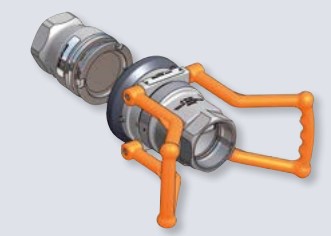

Mann-Tek drooggaskoppeling voor veilige verwerking van LPG - in vloeibare of dampfase

De Drooggaskoppeling is ontwikkeld voor het veilig en snel aan- en afkoppelen van slangen en laadarmen aan tankwagens, tankwagons en tankcontainers. Tijdens en na het aan- en afkoppelen is er geen sprake van lekkage.

Dit verhoogt de veiligheid bij het laden van gevaarlijke vloeistoffen

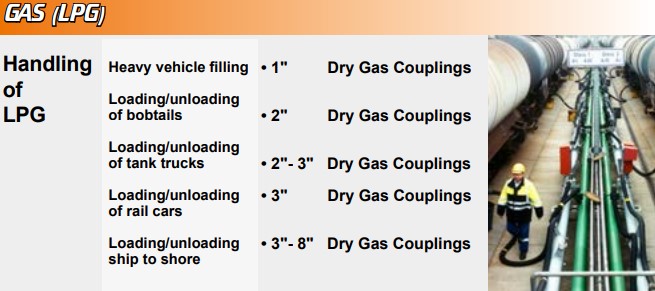

Geschikt voor diverse LPG-toepassingen - propaan en butaan, maar ook voor andere toepassingen met vergelijkbare eisen is de droge gaskoppeling nuttig. Het robuuste ontwerp, het eenvoudige onderhoud en de hoge mate van veiligheid garanderen een veilig en frequent gebruik op lange termijn. Dit beschermt het milieu en de te verwerken media, vermindert het risico op ongevallen en bespaart geld.

Een modulair ontwerp met diverse optionele functies maakt het mogelijk om individuele oplossingen te vinden voor uw specifieke toepassing.

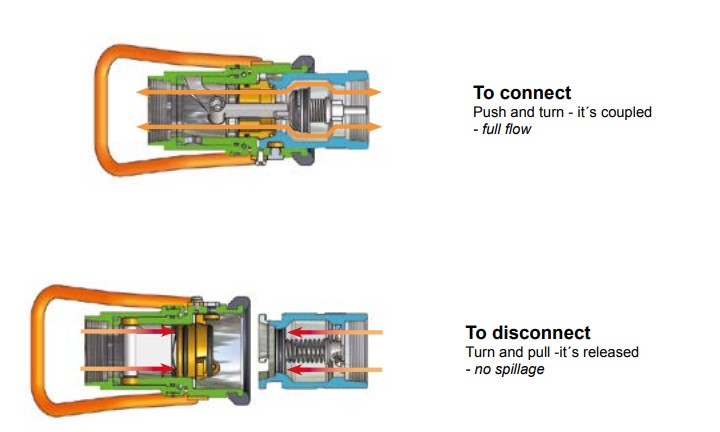

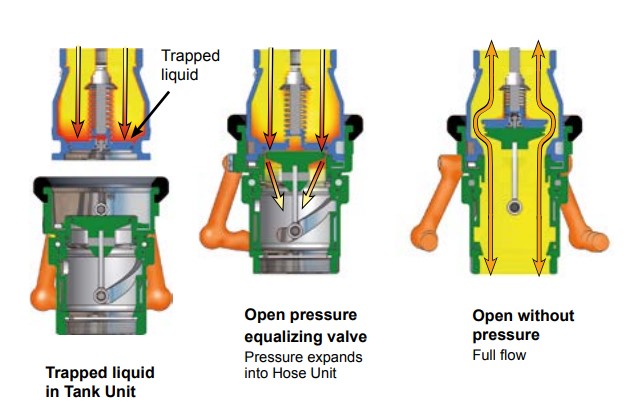

Hoe de Mann Tek drooggaskoppeling werkt

Waarom de Mann Tek drooggaskoppeling gebruiken?

  • Lekvrije handling voor het laden en lossen van tankwagens, tankwagons en tankcontainers.

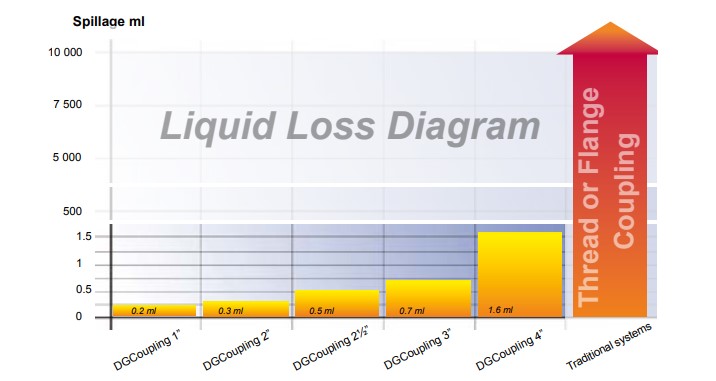

  • Minimalisering van morsen en productverlies houdt de omgeving vrij van gevaarlijke dampen en vloeistoffen.
  • "Gebruiksvriendelijk" - ontwerp bespaart tijd en minimaliseert gezondheidsrisico's.
  • Betrouwbaarheid en eenvoudig onderhoud besparen uw investering.
  • Goedgekeurd voor veilige handling van LPG - Propaan
    (CAS 74-98-6, UN 1978) en Butaan (CAS 106-97-8, UN1011). UN-classificatie 2.1 en soortgelijke
    toepassingen.
  • 3” en 4” zijn compatibel met bestaande Dry Disconnect/Dry Break-koppelingen volgens
    STANAG 3756
  • De 1” is een vulpistool voor zware voertuigen
    volgens EN 13760.
  • Goedkeuringen volgens de Europese richtlijnen PED en ATEX en de internationale
    eisen ADR, RID, IMDG en TDT.

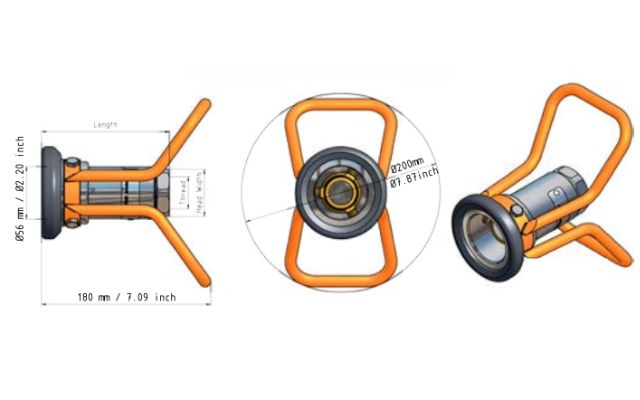

Droge gaskoppeling - 1" slangeenheid/koppeling

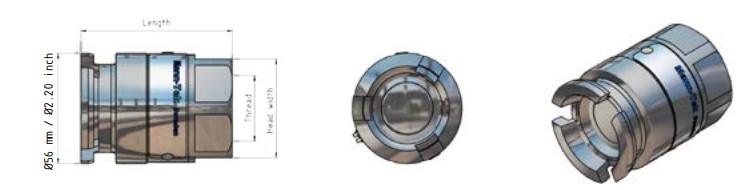

1 " slangunit / koppeling (aansluiting Ø56 mm / Ø2,20 inch) met vrouwelijke 3/4" - 1" - 1 1/4" inlaat.

Verkrijgbaar met ACME-schroefdraad voor directe montage op bestaande aansluitingen.

Andere handgrepen en materialen op aanvraag.

Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

 Code Nr.
¾” BSP 131 / 5.16 50 / 1.97 1,9 / 4.2 M101A4401A
¾” NPT 135 / 5.31 50 / 1.97 2,0 / 4.4 M102A4401
1” BSP 133 / 5.24 50 / 1.97 1,9 / 4.2 M103A4401A
1” NPT 137 / 5.39 50 / 1.97 2,0 / 4.4 M104A4401
1 ¼” BSP 140 / 5.51 50 / 1.97 1,9 / 4.2 M105A4401A
1 ¼” NPT 144 / 5.67 50 / 1.97 2,0 / 4.4 M106A4401

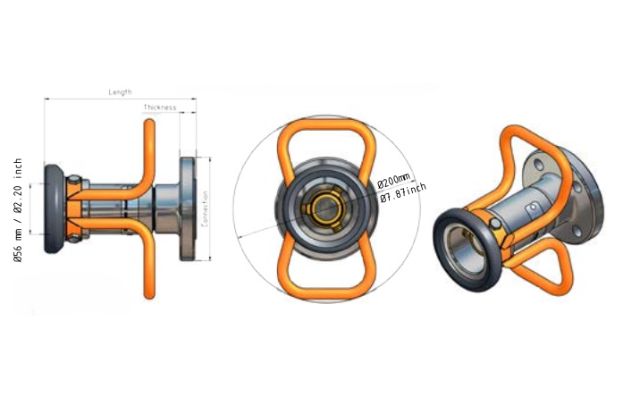

1 " slangunit / koppeling (aansluiting Ø56 mm / Ø2,20 inch) met geflensde inlaat van 3/4" - 1" - 1 1/4" inlaat.

Andere handgrepen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
¾” ANSI Cl. 300 167 / 6.57 15,9 / 0.63 3,2 / 7.1 M150A4401
DN25 PN25/40 169 / 6.65 18,0 / 0.71 3,4 / 7.5 M124A4401
1” ANSI Cl. 300 168 / 6.61 17,5 / 0.69 3,4 / 7.5 M152A4401
DN32 PN25/40 169 / 6.65 18,0 / 0.71 3,6 / 7.9 M126A4401
1 ¼” ANSI Cl. 300 170 / 6.69 19,0 / 0.75 3,6 / 7.9 M154A4401

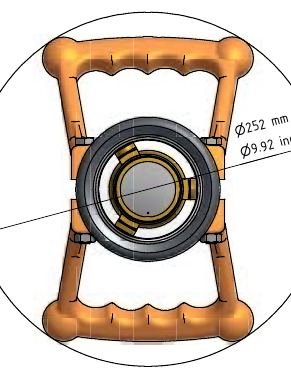

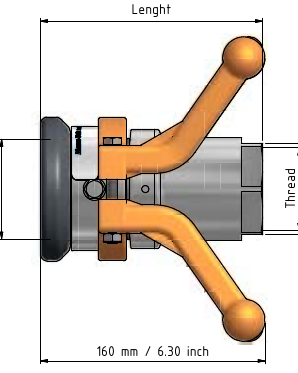

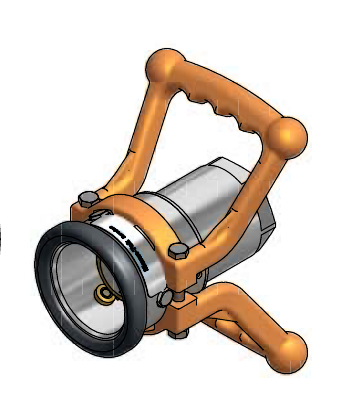

Droge gaskoppeling - 2" slangeenheid/koppeling



2" slangunit / koppeling (socket Ø71 mm / Ø2,80 inch) met vrouwelijke 1 1/2" - 2" inlaat

Verkrijgbaar met ACME-schroefdraad voor directe montage op bestaande aansluitingen.

Andere handgrepen en materialen op aanvraag.

Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
1 ½” BSP 152 / 5.98 65 / 2.56 3,1 / 6.8 M207A4401A

1 ½” NPT

155 / 6.10

 65 / 2.56

3,2 / 7.0

M208A4401
2” BSP 155 / 6.10 65 / 2.56 2,9 / 6.4

M210A4401A

2” NPT

156 / 6.10

 65 / 2.56

3,0 / 6.6

M211A4401

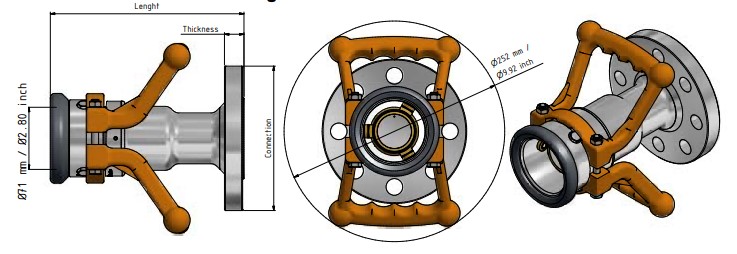

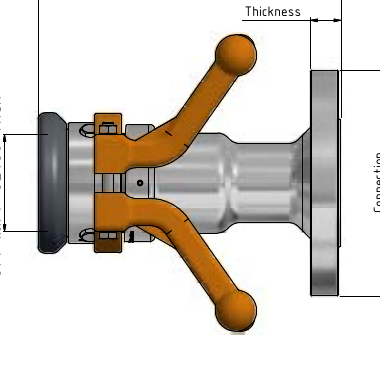

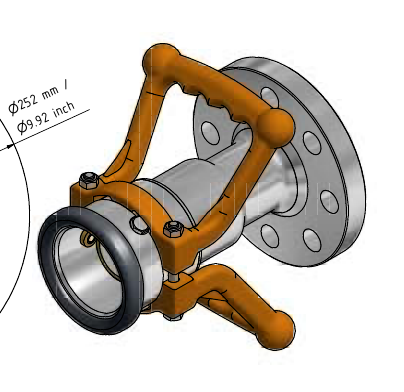

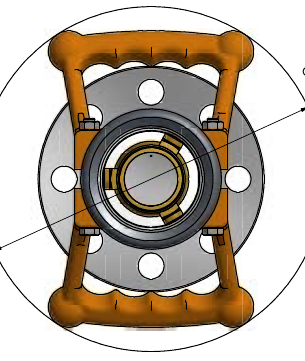

2" slangunit / koppeling (sok Ø71 mm / Ø2,80 inch) met geflensde 1 1/2" - 2" inlaat.

Andere handgrepen, flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs

Code Nr.
DN40 PN25/40 216 / 8.50 18 / 0.71 5,3 / 11.7 M228A4401
1 ½” ANSI Cl. 300 218 / 8.58 21 / 0.83 5,7 / 12.6 M256A4401
DN50 PN25/40 218 / 8.58 20 / 0.79 6,0 / 13.2 M231A4401
2” ANSI Cl. 300 220 / 8.66 22 / 0.87 6,1 / 13.4 M258A4401

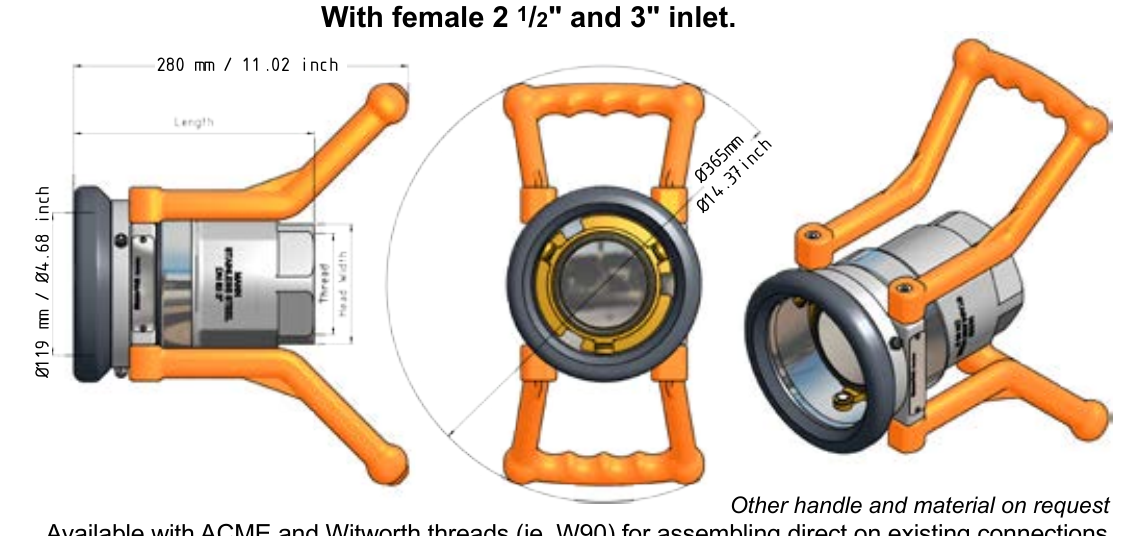

Droge gaskoppeling - 3" slangeenheid/koppeling

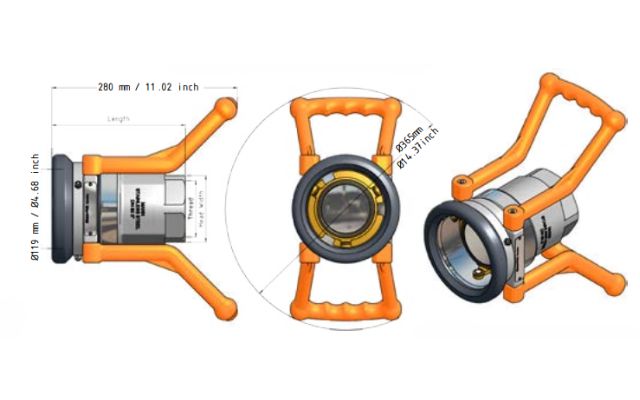

3" slangunit / koppeling (aansluiting Ø119 mm / Ø4,68 inch) met vrouwelijke 2 1/2" en 3" inlaat.

Andere handgrepen en materialen op aanvraag.

Verkrijgbaar met ACME- en Witworth-schroefdraad (bijv. W90) voor directe montage op bestaande aansluitingen.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
2 ½” BSP 192 / 7.56 100 / 3.94 8,8 / 19.4

M412B4401A

2 ½” NPT

200 / 7.87

 100 / 3.94

9,1 / 20.1

M413B4401
3” BSP 194 / 7.64 100 / 3.94 8,1 / 17.9 M414B4401A

3” NPT

202 / 7.95

 100 / 3.94

8,4 / 18.5

M415B4401

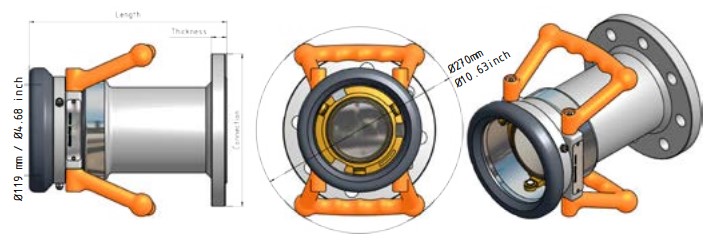

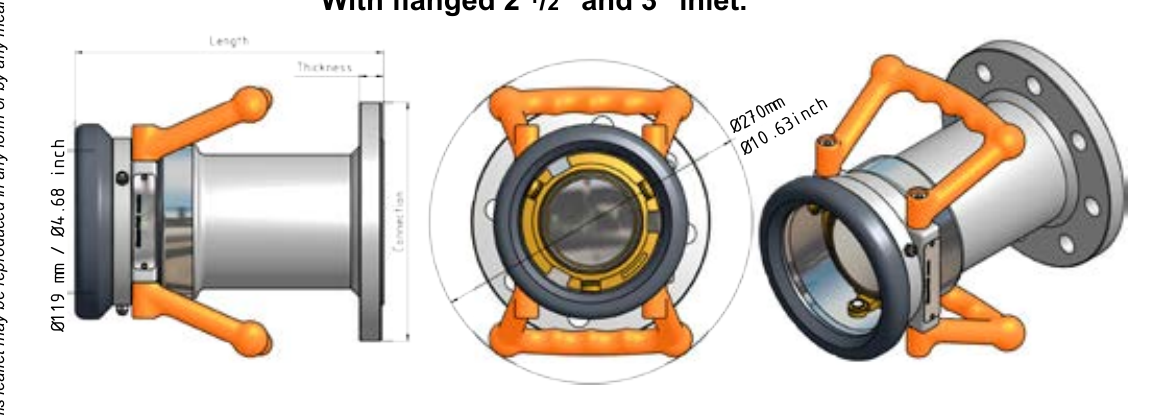

3" slangunit / koppeling met (aansluiting Ø119 mm / Ø4,68 inch) Met geflensde 2 1/2" en 3" inlaat.

Andere handgrepen, flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs

Code Nr.
DN65 PN25/40 260 / 10.24 22,0 / 0.87 12,6 / 27.8 M434B4401
2 ½” ANSI Cl. 300 264 / 10.39 25,4 / 1.0 13,3 / 29.3 M460B4401
DN80 PN25/40 267 / 10.51 24,0 / 0.94 13,2 / 29.1 M437B4401
3” ANSI Cl. 300 263 / 10.35 28,6 / 1.13 15,1 / 33.3 M462B4401



Droge gaskoppeling - 4" slangeenheid/koppeling

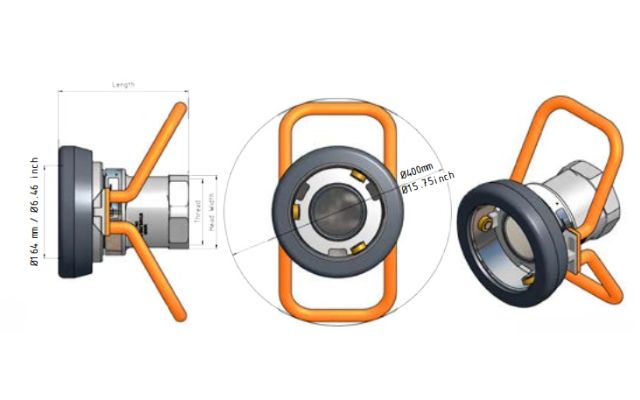

4" slangunit / koppeling (aansluiting Ø164 mm / Ø6,46 inch) met vrouwelijke 4" inlaat.

Andere handgrepen en materialen op aanvraag.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
4” BSP 223 / 8.78 130 / 5.12 15,7 / 34.6

M516B4401A

4” NPT

232 / 9.13

130 / 5.12

16,0 / 35.3

M517B4401

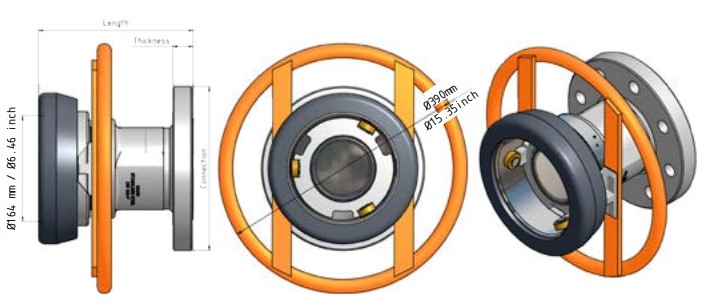

4" slangunit / koppeling (aansluiting Ø164 mm / Ø6,46 inch) met geflensde 4" inlaat.

Andere handgrepen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN100 PN25/40 233 / 9.17 24,0 / 0.94 20,8 / 45.9 M540B4401
4” ANSI Cl. 300 241 / 9.49 31,7 / 1.25 24,3 / 53.6 M564B4401



Droge gaskoppeling - 6" slangeenheid/koppeling



6" slangunit / koppeling (aansluiting Ø238mm / Ø9,25 inch) met vrouwelijke 6" inlaat.

Andere handgrepen en materialen op aanvraag.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
6” BSP 343 / 13.5 190 / 7.48 49 / 108 M6110B4401A

6” NPT

349 / 13.74

 190 / 7.48

49,5 / 109.1

M6111B4401

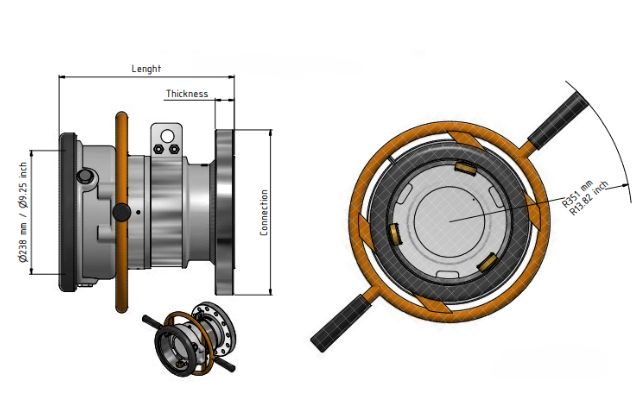

6" slangunit / koppeling (aansluiting Ø238 mm / Ø9,25 inch) met geflensde 6" inlaat.

Andere handgrepen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN150 PN25/40 327,5 / 12.89 28,0 / 1.1 56,5 / 124.6 M646B4401
6" ANSI Cl.300 336 / 13.23 36,5 / 1.44 63  / 138.9 M6101B4401

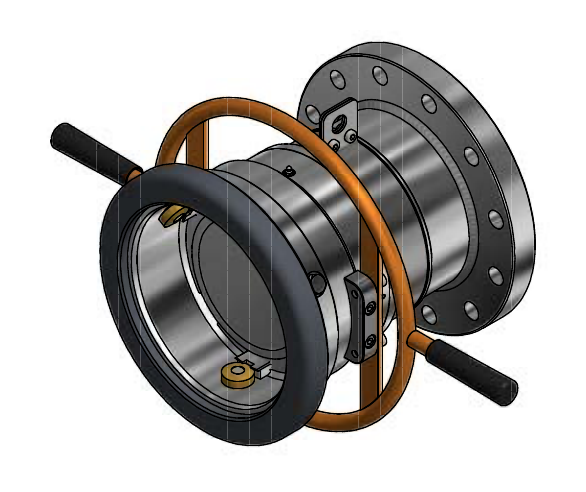

Droge gaskoppeling - 8" slangeenheid/koppeling

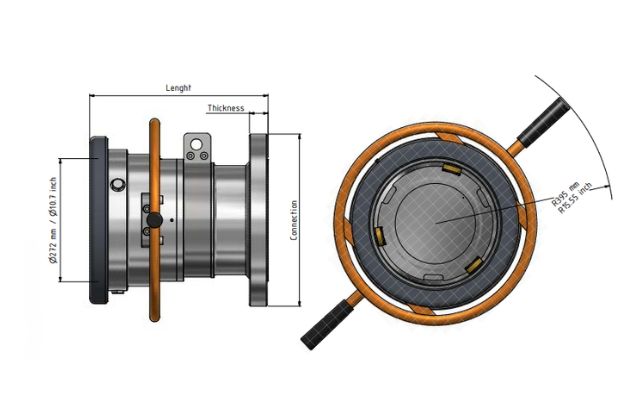

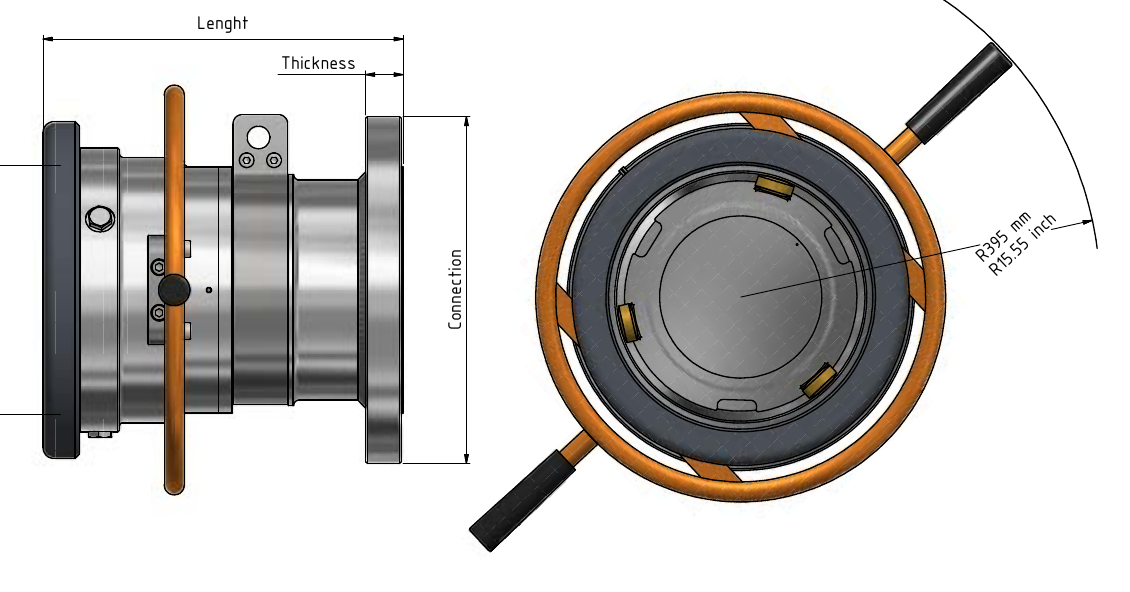

8" slangunit / koppeling (aansluiting Ø272 mm / Ø10,7 inch) met geflensde 8" inlaat.

Andere handgrepen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN200 PN25 384 / 15.12 30,0 / 1.18 101,5 / 223.8 M8104B4401
8” ANSI Cl.300 395 / 15.55 41,3 / 1.63 107,0 / 235.9 M8106B4401

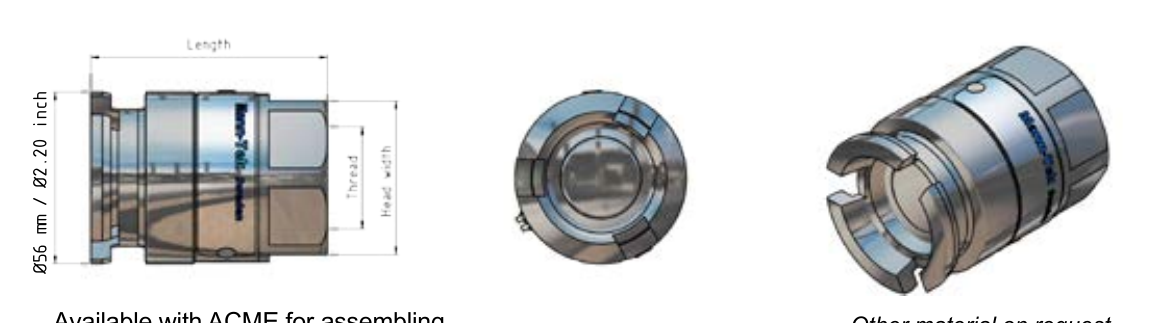

Droge gaskoppeling - 1" tankeenheid/adapter



1" Tankunit / Adapter (aansluiting Ø56 mm / Ø2,20 inch) Met vrouwelijke 3/4" - 1" - 1 1/4" inlaat.

Ander materiaal op aanvraag.

Verkrijgbaar met ACME voor directe montage op bestaande aansluitingen.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
¾” BSP 69 / 2.72 50 / 1.97 0,7 / 1.5

L101A4401A

¾” NPT

74 / 2.91

 50 / 1.97

0,8 / 1.8

L102A4401
1” BSP 70 / 2.76 50 / 1.97 0,7 / 1.5

L103A4401A

1” NPT

77 / 3.03

 50 / 1.97

0,8 / 1.8

L104A4401
1 ¼” BSP 70 / 2.76 50 / 1.97 0,7 / 1.5

L105A4401A

1 ¼” NPT

78 / 3.07

 50 / 1.97

0,8 / 1.8

L106A4401

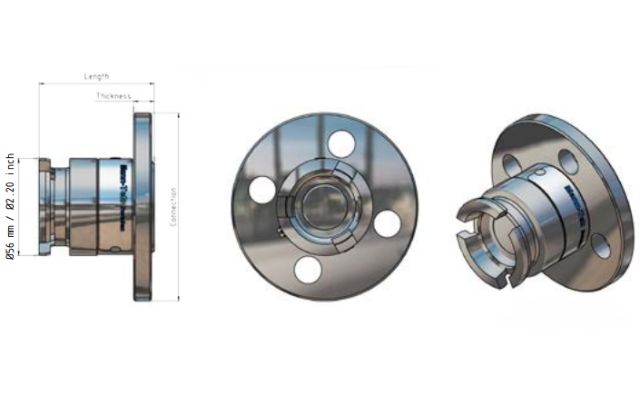

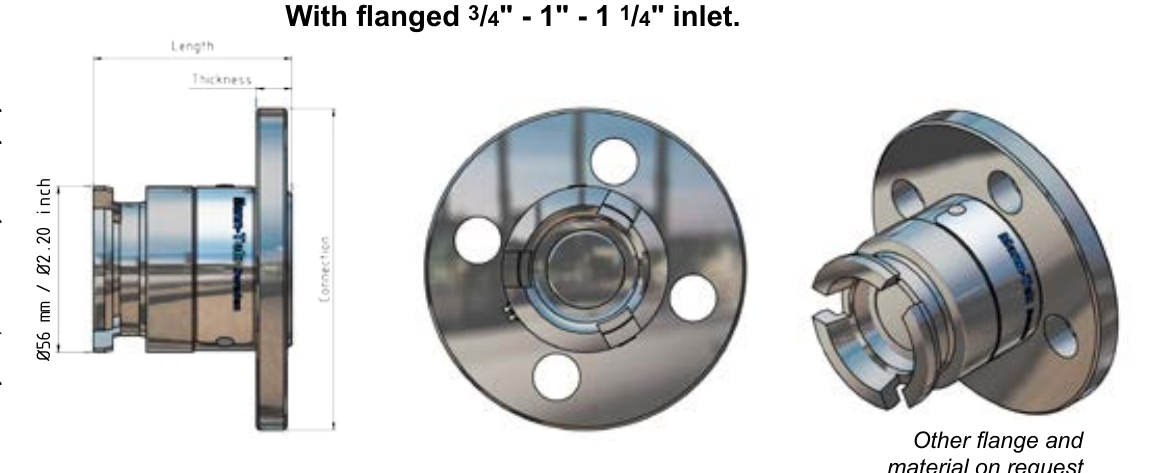

1" Tankunit / Adapter (aansluiting Ø56 mm / Ø2,20 inch) Met geflensde inlaat van 3/4" - 1" - 1 1/4".

Andere flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.

¾” ANSI Cl. 300

 70 / 2.76 15,9 / 0.63 1,3 / 2.9 L150A4401
DN25 PN25/40 73 / 2.87 18,0 / 0.71 1,4 / 3.1 L124A4401
1” ANSI Cl. 300 72 / 2.83 17,5 / 0.69

1,5 / 3.3

 L152A4401
DN32 PN25/40 73 / 2.87 18,0 / 0.71 1,5 / 3.3 L126A4401
1 ¼” ANSI Cl. 300 74 / 2.91 19,0 / 0.75 1,5 / 3.3

L154A4401



Droge gaskoppeling - 2" tankeenheid/adapter

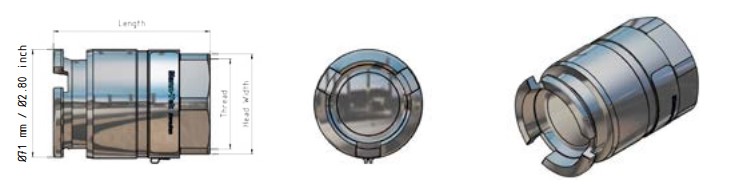

2" Tankunit / Adapter (aansluiting Ø71 mm / Ø 2,80 inch) Met vrouwelijke 1 1/2" - 2" inlaat.

Ander materiaal op aanvraag.

Verkrijgbaar met ACME voor directe montage op bestaande aansluitingen.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
1 ½” BSP 99  / 3.90 65 / 2.56 1,5 / 3.3

L207A4401A

1 ½” NPT

102 / 4.02

 65 / 2.56

1,6 / 3.5

L208A4401
2” BSP 101 / 3.98 65 / 2.56 1,2 / 2.6 L210A4401A

2” NPT

102 / 4.02

 65 / 2.56

1,3 / 2.9

L211A4401

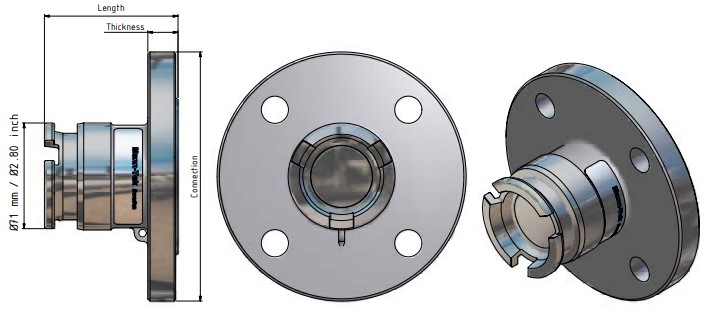

2" Tankunit / Adapter (aansluiting Ø71 mm / Ø 2,80 inch) Met geflensde 1 1/2" - 2" inlaat.

Andere flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs

Code Nr.
DN40 PN25/40 86,5 / 3.41 18 / 0.71 2,8 / 6.2 L228A4401
1 ½” ANSI Cl. 300 88,5 / 3.41 20 / 0.79

3.2 / 7.1

 L256A4401
DN50 PN25/40 88,5 / 3.41 20 / 0.79 3.5 / 7.7 L231A4401
2” ANSI Cl. 300 88,5 / 3.41 20 / 0.79 3.5 / 7.7  L258A4401



Droge gaskoppeling - 3" tankeenheid/adapter

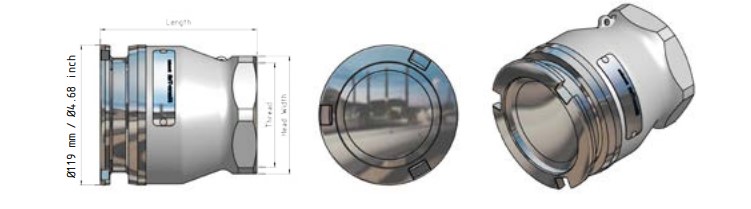

3" Tankunit / Adapter (aansluiting Ø119 mm / Ø4,68 inch) Met vrouwelijke 3" inlaat.

Ander materiaal op aanvraag.

Verkrijgbaar met ACME- en Witworth-schroefdraad (bijv. W90) voor directe montage op bestaande aansluitingen.

Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs		 Code Nr.
3” BSP 134 / 5.28 100 / 3.94 3,0 / 6.6 L414B4401A
3” NPT 144 / 5.67 100 / 3.94 3,0 / 6.6 L415B4401

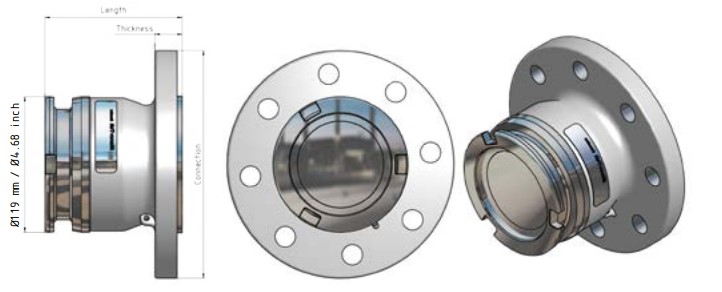

3" Tankunit / Adapter (aansluiting Ø119 mm / Ø4,68 inch) Met geflensde 2 1/2" of 3" inlaat.

Andere flensen en materialen op aanvraag.



Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs

Code Nr.
DN65 PN25/40 112 / 4.41 15 (22)* / 0.59 (0.87)*

5,0 / 11.0

L434B4401
2 ½” ANSI Cl. 300 112 / 4.41 15 (24)* / 0.59 (0.94)* 5,0 / 11.0 L460B4401
DN80 PN25/40 112 / 4.41 15 (24)* / 0.59 (0.94)*

5,5 / 12.1

L437B4401
3” ANSI Cl. 300 112 / 4.41 15 (24)* / 0.59 (0.94)* 5,5 / 12.1 L462B4401



Droge gaskoppeling - 4" tankeenheid/adapter

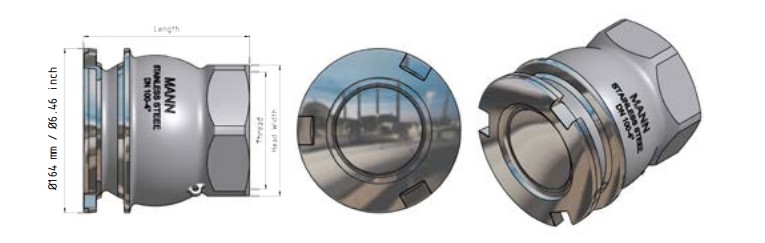

4" Tankunit / Adapter (aansluiting Ø164 mm / Ø6,46 inch) Met vrouwelijke 4" inlaat.

Ander materiaal op aanvraag.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
4” BSP 156 / 6.14 125 / 4.92 6,1 / 13.4

L516B4401A

4” NPT

166 / 6.54

 125 / 4.92

6,3 / 13.9

L517B4401

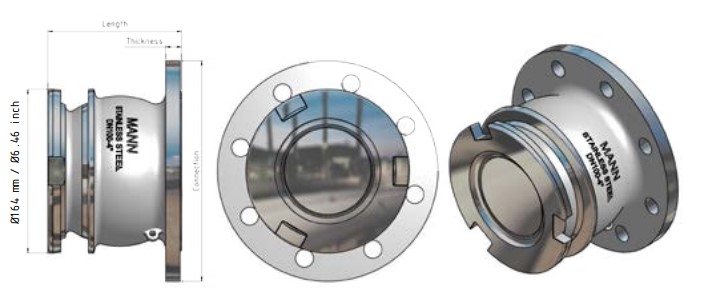

4" Tankunit / Adapter (aansluiting Ø164 mm / Ø6,46 inch) Met geflensde 4" inlaat.

Andere flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN100 PN25/40 134 / 5.28 16 (24)* / 0.63 (0.94)* 9,3 / 20.5 L540B4401
4” ANSI Cl. 300 134 / 5.28 16 (24)* / 0.63 (0.94)* 9,3 / 20.5 L564B4401



Droge gaskoppeling - 6" tankeenheid/adapter

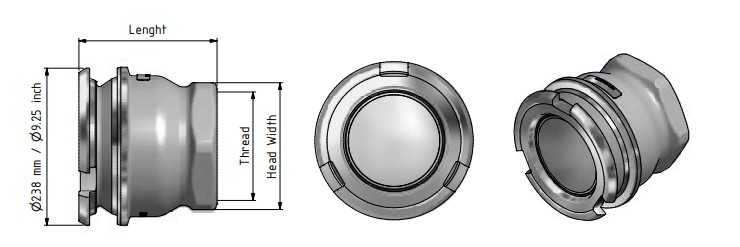

6" Tankunit / Adapter (aansluiting Ø238mm / Ø9,25inch) Met vrouwelijke 6" inlaat.

Ander materiaal op aanvraag.



Thread

Length

mm/inch

Head Width

mm/inch

Weight

kg/lbs

Code Nr.
6” BSP 201 / 7.91 190 / 7.48 17 / 37.5

L6110B4401A

6” NPT

207 / 8.15

 190 / 7.48

17,3 / 38.1

L6111B4401

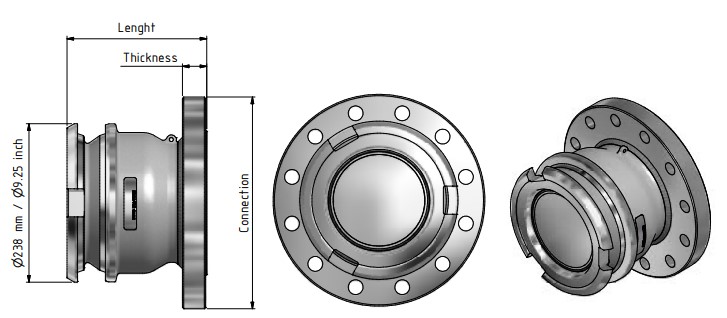

6" Tankunit / Adapter (aansluiting Ø238 mm / Ø9,25 inch) Met geflensde 6" inlaat.

Andere flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN150 PN25/40 205 / 8.07 28 / 1.1 24,5 / 54.0 L646B4401
6" ANSI Cl.300 213,5 / 8.41 36,5 / 1.44 31 / 68.3 L6101B4401

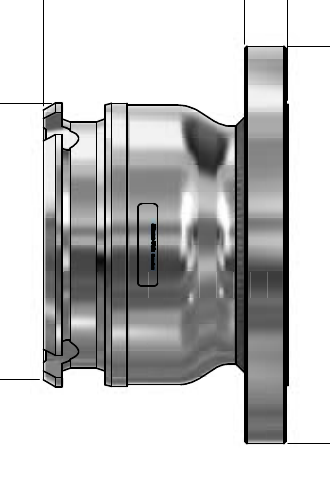

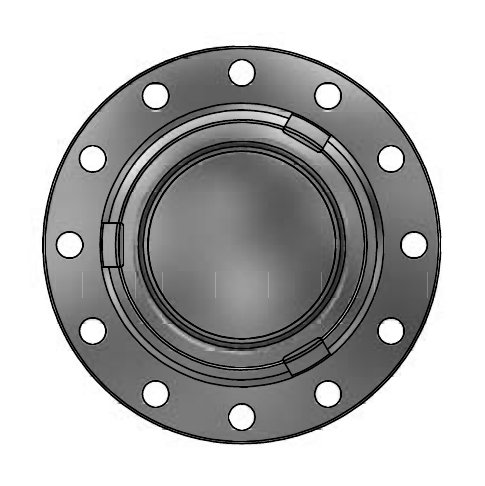

Droge gaskoppeling - 8" tankeenheid/adapter

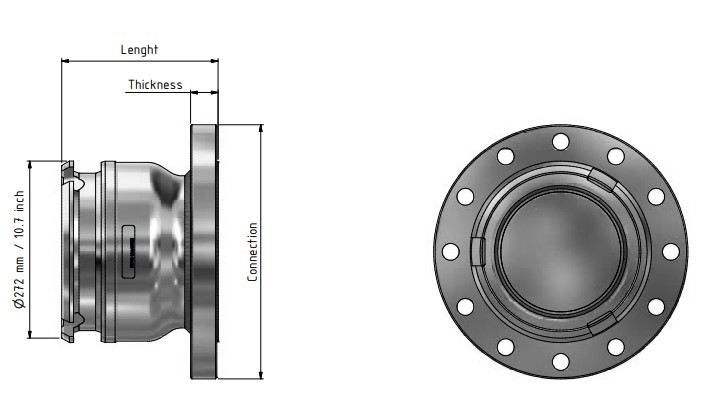

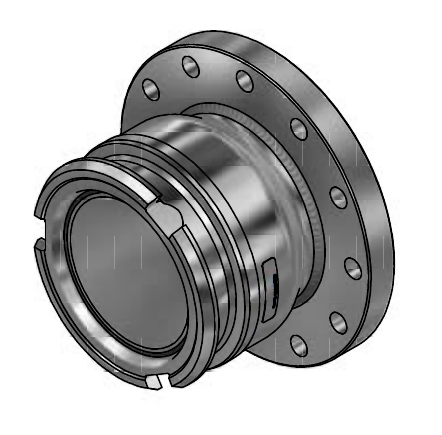

8" Tankunit / Adapter (aansluiting Ø272 mm / Ø10,7 inch) Met geflensde 8" inlaat.

Andere flensen en materialen op aanvraag.

Connection

Length

mm/inch

Thickness

mm/inch

Weight

kg/lbs		 Code Nr.
DN200 PN25 223 / 8.78 30  / 1.18 47,5 / 104.7 L8104A4401
8" ANSI Cl. 300 234 / 9.21 41,3 / 1.63 53 / 116.8 L8106A4401



Droge gaskoppeling - Doppen en pluggen

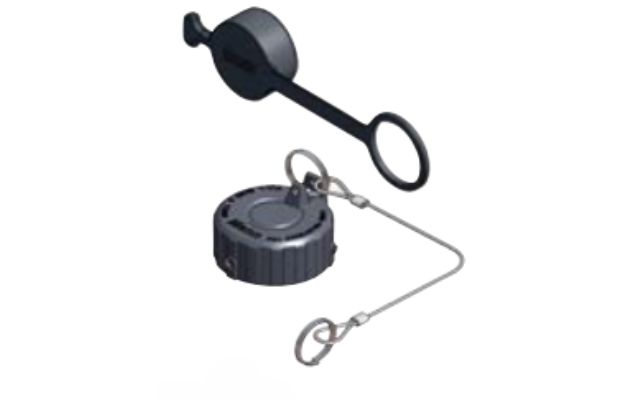

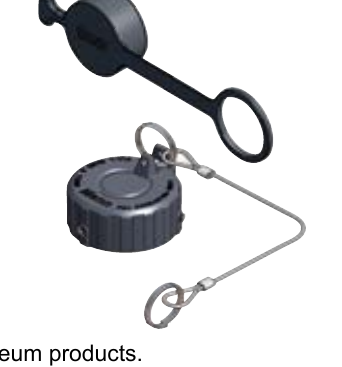

Stofkap voor tankunit / adapter

Stofbescherming van rubber

Een stofkap biedt zeer goede bescherming tegen corrosie en is bestand tegen zowel warme als koude omgevingen.

Stofkap voor verhoogde veiligheid

De kap kan alleen van de tankunit/adapter worden verwijderd door aan de borgpen te trekken en tegelijkertijd de kap te draaien. De stofkap is handmatig afsluitbaar met een hangslot.

Standaard kappen van composiet. Geschikt voor het breedste scala aan chemische en petroleumproducten.

Size

Code Nr.

Material
1" (Ø56mm) CG100D2201 Composite
2" (Ø71mm) C200D1300

Rubber


3" (Ø119mm) C400D1300

Rubber
3" (Ø119mm) C400A1101 Aluminium
3" (Ø119mm) C400E2202 Composite
3" (Ø119mm) C400C4401 Stainless Steel
4" (Ø164mm) C500B1101      Aluminium



Size

Code Nr.

Material
4" (Ø164mm) C500E2202

Composite
4" (Ø164mm) C500C4401 Stainless Steel
6" (Ø238mm) C600A1101

 Aluminium
6" (Ø238mm) C600A2202

Composite
6" (Ø238mm) C600A4401 Stainless Steel
8" (Ø272mm) C800B1101

 Aluminium
8" (Ø272mm) C800B4401     Stainless Steel



Drukdop - Werkdruk PN 25 bar / 363 psi

3e afsluiting (klep) op spoorwagons, containers en tankwagens

De drukdoppen zijn volgens de ADR/RID-regelgeving toegestaan ​​als derde afsluiting op tankwagons, containers en
tankwagens. Dit betekent dat de drukdop gebruikt kan worden in plaats van de traditionele kogelkranen.

De Mann Tek drukdop voor tankunits/adapters is ontworpen om de veiligheid van de operator en de beveiliging van de insluiting te maximaliseren.

Kenmerken

• Drukindicator
• Drukverlaging
• Douane-/verzegelingsfunctie
• Automatische vergrendeling
• Handmatig afsluitbaar (met hangslot)

Size Code Nr.

Material
2" (Ø71mm) RG200A4401 Stainless Steel
3" (Ø119mm) RG400A4401 Stainless Steel

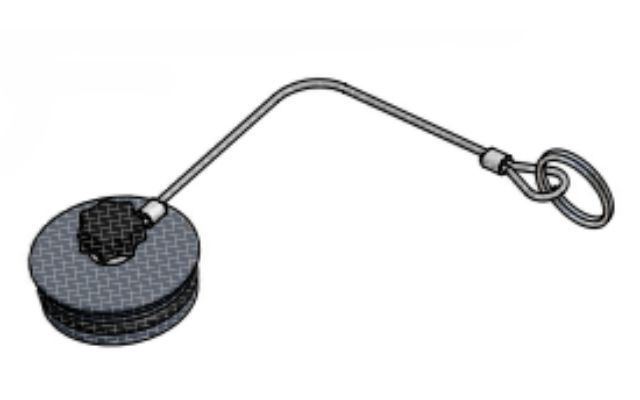

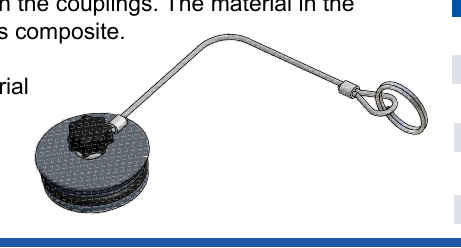

Stofplug voor slangeenheid / koppeling

Gebruik de Mann Tek Dust Plug om binnendringen van vuil en water in de koppelingen te voorkomen. Het materiaal van de Dust Plug is composiet.

Andere materialen op aanvraag.

Size Code Nr. Material
1" (Ø56mm) V100A2201

Composite
2" (Ø71mm) V200A2201

Composite
3" (Ø119mm) V400A2201

Composite
4" (Ø164mm) V500A2201

Composite
6" (Ø238mm) V600A2201

Composite
8" (Ø272mm) V800A2201

Composite



Droge gaskoppelingen - druk

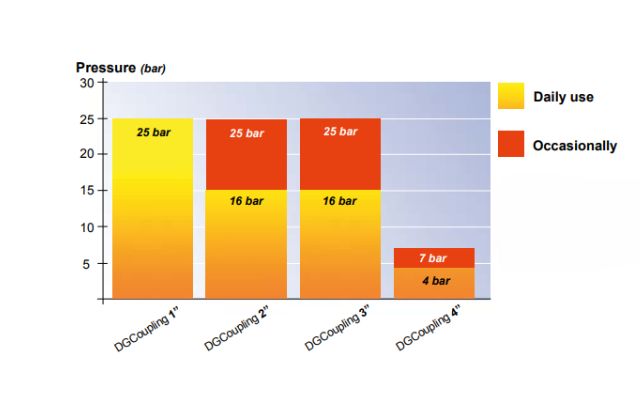

Aansluiten/afkoppelen onder druk - maximale druk

Gebruik een overdrukventiel voor de tankeenheid bij een hoger drukverschil of bij ingesloten vloeistof.

Drukvereffeningsventiel voor tankunits

Dit systeem voert de ingesloten vloeistofdruk af naar de slangkoppeling zonder morsen, zodat de aansluiting eenvoudig is.



Droge gaskoppelingen - druk

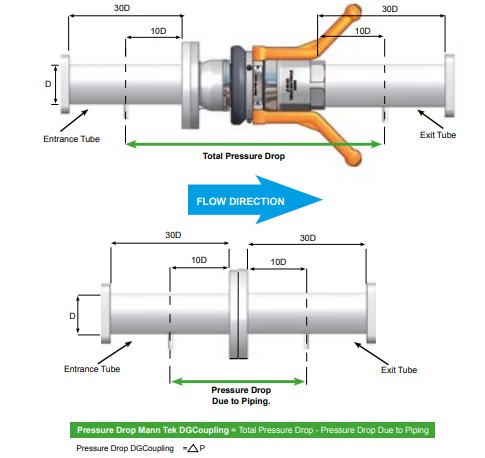

Illustratie drukvalmeting

Volgens NATO STANAG 3756, Bijlage E

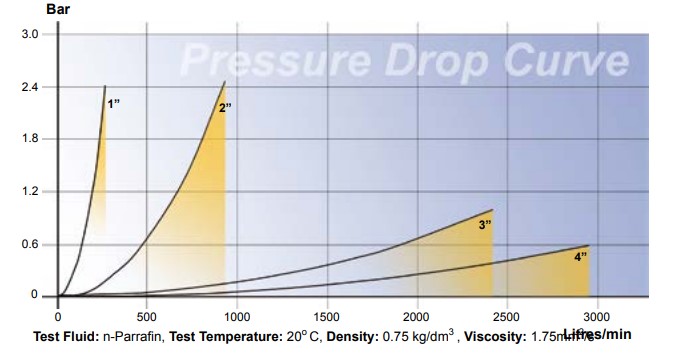

Stroomdiagram Drukvalcurve:

Droge gaskoppelingen - Opties

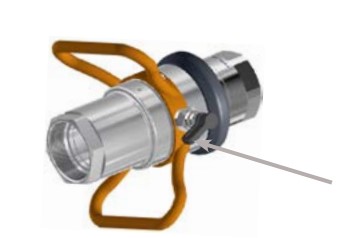

DGCoupling Slangunit met "stop voor ontkoppelen"

De slangunit met "stop vóór ontkoppelen" is een functie voor het detecteren van lekkage in de tankunit.

Na het stoppen en controleren op lekkage moet de gebruiker de slangkoppeling handmatig ontgrendelen voordat hij deze ontkoppelt.

DG-koppelingen met ACME- en Whitworth-schroefdraad

DGCouplings tankunits en slangunits zijn leverbaar met ACME- en Witworth-schroefdraad voor directe montage op bestaande aansluitingen.

ACME-koppelingen met open schroefdraad worden al lange tijd gebruikt in spoortanks, wat resulteert in hoge productverliezen, milieueffecten en gezondheidsrisico's.

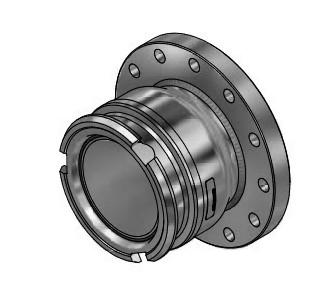

Niet uitstekende zuigerspindel

Tankunits waarbij er in aangesloten positie geen onderdelen uitsteken buiten de koppeling.

Voor directe montage op kogelkranen e.d.
Op aanvraag!

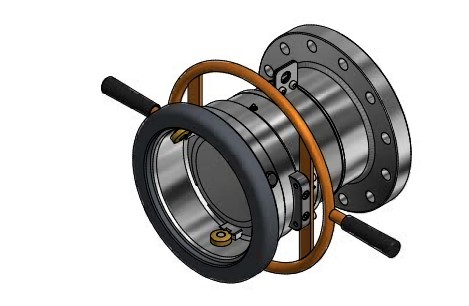

Optie - Slangunit met geïntegreerde Break-away

Wanneer er risico bestaat op overmatige kracht op de slang door onverwachte bewegingen tussen het laad- en losstation, is de combinatie van de drooggaskoppeling met een Safety Break Away-koppeling een goede optie.

Op aanvraag!

Droge gaskoppelingen - Technische gegevens en lekkage

Technische gegevens

Afmetingen: 1" (Ø56 mm), 2" (Ø71 mm), 3" (Ø119 mm), 4" (Ø164 mm), 6" (Ø238 mm) en 8" (Ø272 mm)

Materialen: Brons / Messing en roestvrij staal 316L, SS-EN 10 272-1.4

Afdichting: Standaardmateriaal: FPM (Viton) of NBR (Nitril) volgens EN549 B2

Op aanvraag: EPDM, Kalrez, NBR lage temperatuur, perfluorelastomeer (FFPM), fluorsiliconerubber (MFQ), Chemraz en Viton GF.

Temperatuurbereik: -20 ºC (-4 ºF) tot 80 ºC (176 ºF) (een groter temperatuurbereik van -50 ºC (-58 ºF) tot +200 ºC (392 ºF) is mogelijk, afhankelijk van het afdichtingsmateriaal)

Max. werkdruk: MWP 25 bar / MAWP 300 psi

Min. barstdruk: 125 bar / 1813 psi

Veiligheidsfactor: 5:1

Eindaansluitingen: BSP-, NPT-, ACME- en Witworth-schroefdraad, DIN- en AS-aansluitingen. Andere aansluitingen op aanvraag.

Vergelijking van vloeistofverlies tijdens ontkoppeling voor droge gaskoppelingen en traditionele systemen met open schroefdraadkoppelingen of flens-naar-flensverbindingen. Het diagram laat zien dat het vloeistofverlies bij traditionele systemen tot wel 10.000 keer hoger kan zijn dan bij gebruik van droge gaskoppelingen.

Droge gaskoppelingen - Flensmeting

Flensmeting - 1/2

Ø D = Diameter
Ø k = Middelste diameter
en = Aantal gaten
Ø d = Gatdiameter





ANSI (ASA) B 16,5

INCH

150 psi

300 psi

ØD

Øk

n

Ød

ØD

Øk

n

Ød

3/4”

mm

98,4

69,8

4

15,9

117,5

82,5

4

19

inch

3 7/8

2 3/4

5/8

4 5/8

3 1/4

3/4

1”

mm

107,7

79,4

4

15,9

123,8

88,9

4

19

inch

4 1/4

3 1/8

5/8

4 7/8

3½

3/4

1 1/4”

mm

117,5

88,9

4

15,9

133,3

98,4

4

19

inch

4 5/8

3½

5/8

5 1/4

3 7/8

3/4

1 1/2”

mm

127

98,4

4

15,9

155,6

114,3

4

22,2

inch

5

3 7/8

5/8

6 1/8

4½

7/8

2”

mm

152,4

120,6

4

19

165,1

127

8

19

inch

6

4 3/4

3/4

6½

5

3/4

2 1/2”

mm

177,8

139,7

4

19

190,5

149,2

8

22,2

inch

7

5½

3/4

7½

5 7/8

7/8

3”

mm

190,5

152,4

4

19

209,5

168,3

8

22,2

inch

7½

6

3/4

8 1/4

6 5/8

7/8

4”

mm

228,5

190,5

8

19

254

200

8

22,2

inch

9

7½

3/4

10

7 7/8

7/8

5”

mm

254

215,9

8

22,2

279,4

234,9

8

22,2

inch

10

8½

7/8

11

9 1/4

7/8

6”

mm

279,4

241,3

8

22,2

317,5

269,9

12

22,2

inch

11

9½

7/8

12½

10 5/8

7/8

8”

mm

342,9

298,4

8

22,2

381

330,2

12

25,4

inch

13½

11 3/4

7/8

15

13

1

10”

mm

406,4

361,9

12

25,4

444,5

387,3

16

28,6

inch

16

141/4

1

17½

15 1/4

1 1/8

12”

mm

482,6

431,8

12

25,4

520,7

450,8

16

31,7

inch

19

17

1

20½

17 3/4

1 1/4



TW DIN 28459



DN

ØD

Øk

n

Ød

TW1

50

mm

154

130

8

11

inch

6.06

5.12



0.43

TW1

80

mm

154

130

8

11

inch

6.06

5.12



0.43

TW3

100

mm

174

150

8

14

inch

6.85

5.91



0.55

TW5

125

mm

204

176

8

14

inch

8.03

6.93



0.55

TW7

150

mm

240

210

12

14

inch

9.45

8.27



0.55



T.T.M.A

INCH

ØD

Øk

n

Ød

2”

mm

114,3

95,3

6

11,1

inch

4.50

3.75

0.44

3”

mm

142,9

123,8

8

11,1

inch

5.63

4.87

0.44

4”

mm

168,3

149,2

8

11,1

inch

6.63

5.87

0.44

5”

mm

196,9

177,8

12

11,1

inch

7.75

7.00

0.44

6”

mm

228,6

206,4

12

11,1

inch

9.00

8.13

0.44

8”

mm

276,2

257,2

16

11,1

inch

10.87

10.13

0.44



Droge gaskoppelingen - Flensmeting

Flensmeting - 2/2

Ø D = Diameter
Ø k = Middelste diameter
en = Aantal gaten
Ø d = Gatdiameter



ANSI (ASA) B 16,5

INCH

150 psi

300 psi

ØD

Øk

n

Ød

ØD

Øk

n

Ød

3/4”

mm

98,4

69,8

4

15,9

117,5

82,5

4

19

inch

3 7/8

2 3/4

5/8

4 5/8

3 1/4

3/4

1”

mm

107,7

79,4

4

15,9

123,8

88,9

4

19

inch

4 1/4

3 1/8

5/8

4 7/8

3½

3/4

1 1/4”

mm

117,5

88,9

4

15,9

133,3

98,4

4

19

inch

4 5/8

3½

5/8

5 1/4

3 7/8

3/4

1 1/2”

mm

127

98,4

4

15,9

155,6

114,3

4

22,2

inch

5

3 7/8

5/8

6 1/8

4½

7/8

2”

mm

152,4

120,6

4

19

165,1

127

8

19

inch

6

4 3/4

3/4

6½

5

3/4

2 1/2”

mm

177,8

139,7

4

19

190,5

149,2

8

22,2

inch

7

5½

3/4

7½

5 7/8

7/8

3”

mm

190,5

152,4

4

19

209,5

168,3

8

22,2

inch

7½

6

3/4

8 1/4

6 5/8

7/8

4”

mm

228,5

190,5

8

19

254

200

8

22,2

inch

9

7½

3/4

10

7 7/8

7/8

5”

mm

254

215,9

8

22,2

279,4

234,9

8

22,2

inch

10

8½

7/8

11

9 1/4

7/8

6”

mm

279,4

241,3

8

22,2

317,5

269,9

12

22,2

inch

11

9½

7/8

12½

10 5/8

7/8

8”

mm

342,9

298,4

8

22,2

381

330,2

12

25,4

inch

13½

11 3/4

7/8

15

13

1

10”

mm

406,4

361,9

12

25,4

444,5

387,3

16

28,6

inch

16

141/4

1

17½

15 1/4

1 1/8

12”

mm

482,6

431,8

12

25,4

520,7

450,8

16

31,7

inch

19

17

1

20½

17 3/4

1 1/4



TW DIN 28459



DN

ØD

Øk

n

Ød

TW1

50

mm

154

130

8

11

inch

6.06

5.12



0.43

TW1

80

mm

154

130

8

11

inch

6.06

5.12



0.43

TW3

100

mm

174

150

8

14

inch

6.85

5.91



0.55

TW5

125

mm

204

176

8

14

inch

8.03

6.93



0.55

TW7

150

mm

240

210

12

14

inch

9.45

8.27



0.55



T.T.M.A

INCH

ØD

Øk

n

Ød

2”

mm

114,3

95,3

6

11,1

inch

4.50

3.75

0.44

3”

mm

142,9

123,8

8

11,1

inch

5.63

4.87

0.44

4”

mm

168,3

149,2

8

11,1

inch

6.63

5.87

0.44

5”

mm

196,9

177,8

12

11,1

inch

7.75

7.00

0.44

6”

mm

228,6

206,4

12

11,1

inch

9.00

8.13

0.44

8”

mm

276,2

257,2

16

11,1

inch

10.87

10.13

0.44

Niet de juiste Dry Gas Couplings gevonden?
Vul onderstaand formulier in en wij helpen u verder!

Benieuwd naar onze blog? Bekijk hier al onze items!

Lees meer
