| Artikelnummer | N210D4401 |
| EAN | 6096013332348 |
| (koppel)maat | F 2" BSP |
| Barstdruk | 125 bar |
| Buitendiameter | Ø 114 mm |
| Dichting | Viton® FPM/FKM |
| Draadaansluiting | BSP 2" |
| Keurmerk | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Materiaal | RVS |
| Materiaal Technisch | Stainless Steel 1.4408 (AISI 316) |
| Max. werkdruk bij 20°C | 25 bar |
| Met kraag voor klemschaal? | remove |
| Model | Industrial Safety Break Away |
| Model omschrijving | Marine Version |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Schroefdraadtype | BSP |
| Soort koppeling | Breaking Bolt - Marine Version |
| Temperatuur bereik | -20° C tot +200° C |
| Toepassing | Typisch voor overdracht tussen schip-en-boorplatform (ship to rig) en schip-naar-schip |
| Bijlage | Datasheet N210D4401 |

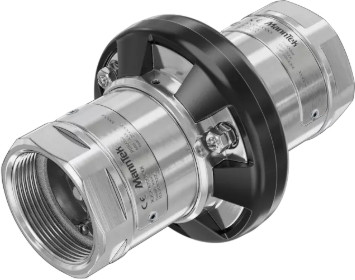

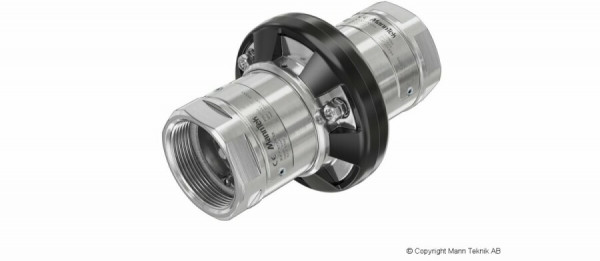

De MannTek Industrial Safety Breakaway koppeling met artikelnummer N210D4401 fungeert als de "zwakste schakel" in een transferlijn om kostbare schade aan installaties en milieuschade te voorkomen. Dit specifieke model is de industriële uitvoering ("Industrial Version"), die breed wordt toegepast bij de overslag van vloeistoffen in de procesindustrie, bij tankwagens, ISO-containers en in de petrochemie.
De koppeling is uitgerust met drie externe breekbouten. Wanneer de transferlijn wordt blootgesteld aan een overmatige trekkracht, bijvoorbeeld door het voortijdig wegrijden van een tankwagen of het afdrijven van een schip, breken deze bouten bij een vooraf gedefinieerde kracht. Op dat moment scheidt de koppeling zich in twee delen en sluiten interne kleppen beide zijden onmiddellijk af. Een belangrijk kenmerk is dat de activatie plaatsvindt bij een trekhoek tot 90 graden, wat maximale bescherming biedt in verschillende scenario's.
Materiaal Behuizing: Hoogwaardig Roestvrij Staal 1.4408 (AISI 316) voor optimale duurzaamheid en chemische bestendigheid.
Nominale Diameter: DN 50 (2") met een 2" BSP binnendraad aansluiting conform EN ISO 228.Afdichtingen: Voorzien van Viton (FKM) O-ringen, geschikt voor temperaturen tussen -20°C en +200°C.
Drukbereik: Een maximale werkdruk van 25 bar, een testdruk van 37,5 bar en een minimale barstdruk van 125 bar.
Certificering: Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en is goedgekeurd voor gebruik in ATEX zone 1. Tevens is het product goedgekeurd voor het transport van gevaarlijke goederen over de weg (ADR), per spoor (RID) en per schip (IMDG).
Dankzij het doordachte ontwerp kan de N210D4401 na een incident ter plaatse worden gecontroleerd en met een set nieuwe breekbouten weer gebruiksklaar worden gemaakt, zonder dat er speciaal gereedschap aan te pas komt.
