| Artikelnummer | N516D4401 |
| EAN | 6096013715783 |
| (koppel)maat | F 4" BSP |
| Barstdruk | 125 bar |
| Buitendiameter | Ø219,5 mm |
| Dichting | Viton® FPM/FKM |
| Draadaansluiting | BSP 4" |
| Keurmerk | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Materiaal | RVS |
| Materiaal Technisch | Stainless Steel 1.4408 (AISI 316) |
| Max. werkdruk bij 20°C | 25 bar |
| Met kraag voor klemschaal? | remove |
| Model | Industrial Safety Break Away |
| Model omschrijving | Industrial Version |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Schroefdraadtype | BSP |
| Soort koppeling | Breaking Bolt - Industrial Version |
| Temperatuur bereik | -20° C tot +200° C |
| Toepassing | Typisch voor overdracht tussen schip-en-boorplatform (ship to rig) en schip-naar-schip |
| Bijlage | Datasheet N516D4401 |

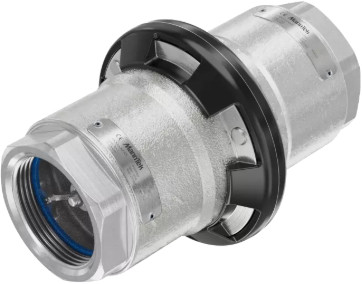

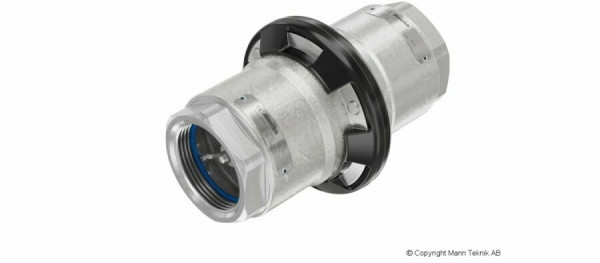

De MannTek Industrial Safety Breakaway koppeling met artikelnummer N516D4401 is specifiek ontwikkeld om de "zwakste schakel" in een transfersysteem te vormen, waardoor kostbare schade aan installaties en milieuschade door lekkages worden voorkomen. Dit model uit de industriële serie is bij uitstek geschikt voor toepassingen zoals het laden en lossen van tankwagens, railwagons, schepen en ISO-containers.
De werking van deze koppeling berust op drie externe breekbouten. Wanneer de transferleiding wordt blootgesteld aan een overmatige trekkracht, bijvoorbeeld doordat een voertuig voortijdig wegrijdt of een schip afdrijft, breken deze bouten bij een vooraf vastgestelde belasting (breakload). De koppeling splitst zich hierbij in twee delen, waarbij beide zijden onmiddellijk en lekvrij worden afgesloten door interne kleppen. De activatie vindt plaats bij een trekhoek tot 90 graden, wat een brede bescherming biedt in diverse scenario's.
Behuizing: Vervaardigd uit hoogwaardig Roestvrij Staal 1.4408 (AISI 316), wat een uitstekende corrosiebestendigheid biedt voor chemicaliën en brandstoffen.
Aansluitingen: Voorzien van een 4" BSP binnendraad aan beide zijden (conform EN ISO 228).
Afdichtingen: Uitgerust met Viton (FKM) O-ringen, geschikt voor temperaturen tussen -20°C en +200°C en bestand tegen minerale oliën en koolwaterstoffen.
Drukbereik: Ontworpen voor een maximale werkdruk van 25 bar, met een testdruk van 37,5 bar en een minimale barstdruk van 125 bar.
Certificering: Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en is goedgekeurd voor ATEX zone 1, evenals ADR, RID en IMDG transportvoorschriften.
Een groot voordeel van de N516D4401 is dat deze na een incident niet vervangen hoeft te worden. De koppeling kan op locatie eenvoudig weer in elkaar worden gezet met behulp van een standaard set reserveonderdelen (nieuwe breekbouten), waardoor de stilstandtijd tot een minimum wordt beperkt.
