| Artikelnummer | N103M1101 |
| EAN | 6096010365394 |
| (koppel)maat | F 1" BSP |
| Barstdruk | 80 bar |
| Buitendiameter | Ø 85 mm |
| Dichting | Viton® FPM/FKM |
| Draadaansluiting | BSP 1" |
| Keurmerk | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Materiaal | Aluminium |
| Max. werkdruk bij 20°C | 16 bar |
| Met kraag voor klemschaal? | remove |
| Model | Marine Safety Break Away |
| Model omschrijving | Marine Version |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Schroefdraadtype | BSP |
| Soort koppeling | Breaking Bolt - Marine Version |
| Temperatuur bereik | -20° C tot +200° C |
| Toepassing | Kleinere maritieme transfers, bunkering en industriële toepassingen waar een compacte 1" veiligheidskoppeling vereist is. |
| Bijlage | Datasheet N103M1101 |

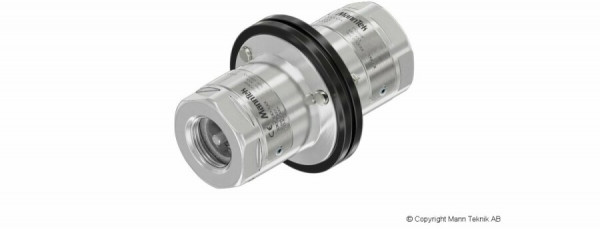

De MannTek Marine Safety Break-away koppeling (SBC), bekend onder artikelnummer N103M1101, is een essentieel veiligheidscomponent dat specifiek is ontwikkeld voor maritieme omstandigheden. Deze koppeling fungeert als de bewuste "zwakste schakel" in een slangleiding of laadarm om kostbare schade en gevaarlijke lekkages te voorkomen. Wanneer een schip of bunkerboot onbedoeld wegdrijft of in een noodsituatie snel moet vertrekken, verbreekt de koppeling de verbinding gecontroleerd zodra de trekkracht de gedefinieerde breekwaarde overschrijdt.
In tegenstelling tot de industriële variant is deze Marine Version (N103M1101) specifiek ontworpen om een hogere weerstand te bieden tegen torsie- en buigkrachten. Dit voorkomt dat de koppeling onbedoeld wordt geactiveerd door externe factoren zoals golfslag of de natuurlijke beweging van het vaartuig. Op het moment dat de axiale trekkracht wordt bereikt, scheidt de koppeling zich en worden beide zijden direct en automatisch hermetisch afgesloten door interne kleppen, waardoor productverlies tot een minimum wordt beperkt en het milieu wordt beschermd.
Deze uitvoering is vervaardigd uit hoogwaardig aluminium en is aan beide zijden voorzien van een 1 inch BSP binnendraad aansluiting volgens EN ISO 228. Dankzij de robuuste Viton (FKM/FPM) afdichtingen is de koppeling uitstekend bestand tegen ozon, verwering en diverse vloeistoffen bij temperaturen tussen -20°C en +200°C. Na een incident kan de koppeling eenvoudig ter plaatse worden hersteld door de drie externe breekbouten te vervangen met een originele set reserveonderdelen.
Toepassing: Ideaal voor ship-to-rig, ship-to-ship en bunker-overdrachten van brandstoffen, chemicaliën en vloeibare levensmiddelen.
Maximale werkdruk: 16 bar (testdruk 24 bar, minimale barstdruk 80 bar).
Breekwaarde: Ingesteld op een gedefinieerde axiale trekkracht (standaard 9 kN voor deze configuratie).Materiaal: Aluminium behuizing met FPM (Viton) afdichtingen.
Certificering: Voldoet aan de Europese Pressure Equipment Directive (PED) categorie 2 en is goedgekeurd door o.a. Lloyd's Register.
Veiligheid: Geschikt voor gebruik in ATEX Zone 1 en goedgekeurd voor transport van gevaarlijke stoffen over de weg (ADR), spoor (RID) en zee (IMDG).
