| Artikelnummer | N414M4401 |
| EAN | 6096011322327 |
| (koppel)maat | F 3" BSP |
| Barstdruk | 125 bar |
| Buitendiameter | Ø 171 mm |
| Dichting | Viton® FPM/FKM |
| Draadaansluiting | BSP 3" |
| Keurmerk | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Materiaal | RVS |
| Materiaal Technisch | Stainless Steel 1.4408 (AISI 316) |
| Max. werkdruk bij 20°C | 25 bar |
| Met kraag voor klemschaal? | remove |
| Model | Marine Safety Break Away |
| Model omschrijving | Marine Version |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Schroefdraadtype | BSP |
| Soort koppeling | Breaking Bolt - Marine Version |
| Temperatuur bereik | -20° C tot +200° C |
| Toepassing | Maritieme brandstofbunkering, schip-naar-wal, schip-naar-schip en ship-to-rig transfers. |
| Bijlage | Datasheet N414M4401 |

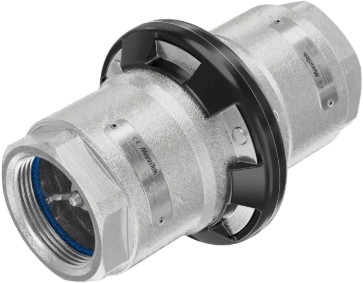

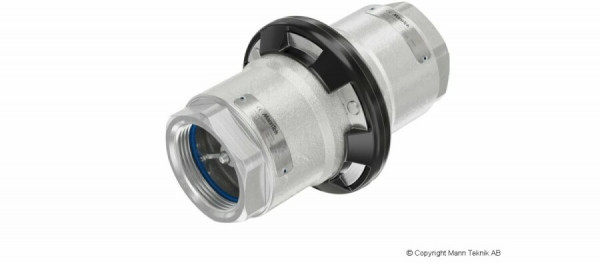

De Manntek Marine Safety Break-away koppeling (SBC) is een hoogwaardig veiligheidscomponent dat essentieel is voor het beschermen van installaties en het milieu tijdens vloeistofoverdracht in de maritieme sector. Deze koppeling fungeert als een gecontroleerd breekpunt in de slangverbinding. Wanneer een schip, bunkerschip of offshore-platform onbedoeld wegdrijft of wegbeweegt, verbreekt de koppeling de verbinding zodra de axiale trekkracht de ingestelde breekwaarde van 33 kN overschrijdt.
Deze Marine Version is specifiek geconstrueerd om een hoge weerstand te bieden tegen torsiekrachten en buigbelastingen. Dit ontwerp voorkomt dat de koppeling voortijdig of onbedoeld wordt geactiveerd door externe factoren zoals golfslag of de natuurlijke deining van de zee. Op het moment van activatie sluiten de interne kleppen aan beide zijden onmiddellijk en hermetisch af. Hierdoor wordt het vrijkomen van media tot een minimum beperkt, wat cruciaal is voor de veiligheid op het dek en de bescherming van het mariene milieu.
De behuizing is vervaardigd uit robuust RVS 316 (1.4408), wat maximale corrosiebestendigheid biedt in zoute omgevingen. De koppeling is voorzien van een 3 inch BSP binnendraad aansluiting en maakt gebruik van Viton (FPM) afdichtingen. Deze afdichtingen zijn uitstekend bestand tegen chemicaliën en extreme temperaturen tussen -20°C en +200°C. Na een incident kan de koppeling eenvoudig en snel ter plaatse worden hersteld door de breekbouten te vervangen.
Toepassing: Ideaal voor ship-to-shore, ship-to-ship en offshore bunkering van chemicaliën en brandstoffen.
Maximale werkdruk: 25 bar (testdruk 37,5 bar, minimale barstdruk 125 bar).
Breekwaarde: Ingesteld op een axiale trekkracht van 33 kN.
Materiaal: RVS 316 behuizing met FPM (Viton) afdichtingen.
Certificering: Voldoet aan de PED-richtlijn (Categorie 2) en is goedgekeurd door Lloyd's Register.
Veiligheid: ATEX Zone 1 gecertificeerd en geschikt voor transport van gevaarlijke stoffen (ADR, RID, IMDG).
