| Artikelnummer | N516D1101 |
| EAN | 6096031176153 |
| (koppel)maat | F 4" BSP |
| Barstdruk | 50 bar |
| Buitendiameter | Ø 219,5 mm |
| Dichting | Viton® FPM/FKM |
| Draadaansluiting | BSP 4" |
| Keurmerk | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Materiaal | Aluminium |
| Max. werkdruk bij 20°C | 10 bar |
| Met kraag voor klemschaal? | remove |
| Model | Industrial Safety Break Away |
| Model omschrijving | Industrial Version |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Schroefdraadtype | BSP |
| Soort koppeling | Breaking Bolt - Industrial Version |
| Temperatuur bereik | -20° C tot +200° C |
| Toepassing | Typisch voor overdracht tussen schip-en-boorplatform (ship to rig) en schip-naar-schip |
| Bijlage | Datasheet N516D1101 |

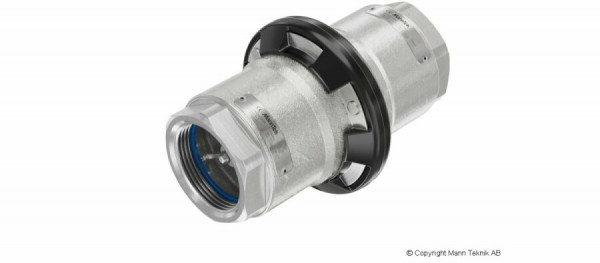

De Manntek Industrial Safety Break-away koppeling (SBC) is een cruciaal veiligheidscomponent dat is ontworpen om kostbare schade, milieuvervuiling en gevaarlijke situaties bij laad en lossystemen te voorkomen. Deze koppeling fungeert als het bewust gekozen "zwakste punt" in een slang of laadarmconstructie. Wanneer een voertuig, zoals een tankwagen of schip, onbedoeld wegrijdt of wegdrijft terwijl de verbinding nog tot stand is gebracht, verbreekt de koppeling de verbinding gecontroleerd zodra de trekkracht de ingestelde breekwaarde van 24 kN overschrijdt.
Het unieke ontwerp van de Industrial Version zorgt ervoor dat de verbinding niet alleen bij een rechte trekkracht verbreekt, maar ook effectief losbreekt onder een hoek tot 90 graden. Op het moment van losbreken worden beide zijden van de koppeling direct en automatisch hermetisch afgesloten door interne kleppen. Hierdoor blijft de productuitstroom tot een absoluut minimum beperkt, wat zowel de werkomgeving als het ecosysteem beschermt.
Deze uitvoering is vervaardigd uit hoogwaardig aluminium en is uitgerust met beide zijden een 4 inch BSP binnendraad aansluiting. De koppeling is voorzien van Viton (FPM) afdichtingen, die uitstekend bestand zijn tegen chemicaliën, ozon en veroudering, en geschikt zijn voor temperaturen tussen -20°C en +200°C. Dankzij de eenvoudige constructie kan de koppeling na een incident ter plaatse worden hersteld door enkel de drie externe breekbouten te vervangen met een reserveonderdelenset.
Toepassing: Geschikt voor petroleumproducten, chemicaliën en vloeibare levensmiddelen.
Maximale werkdruk: 10 bar (testdruk 15 bar, minimale barstdruk 50 bar).
Breekwaarde: Ingesteld op een trekkracht van 24 kN.
Aansluiting: 4" BSP binnendraad (volgens EN ISO 228) aan beide zijden.
Materiaal: Aluminium behuizing met FPM (Viton) afdichtingen.
Certificering: Voldoet aan de Europese Richtlijn Drukapparatuur (PED) en is goedgekeurd voor transport van gevaarlijke stoffen (ADR, RID, IMDG).
ATEX: Geschikt voor gebruik in potentieel explosieve atmosferen (Zone 1).
Deze koppeling is de ideale oplossing voor het veilig laden en lossen van weg- en spoortankers, ISO-containers en schip-naar-wal overdrachten
